（10分）在“验证机械能守恒定律”实验中，有三个同学做了如下的实验：
⑴张三同学安装的实验装置如图a所示，实验得到纸带上留下的打点痕迹情况如图b所示,这样的操作可能会导致实验误差较大，从图中可以看出安装实验装置时明显存在的问题
是 。
（2）李四同学用正确安装的装置进行实验，获取一张纸带如图c所示，但起始点模糊不清。取后面连续打出的清晰点来研究，测出B、C、D、E、F到A点的距离为hB、hC、hD、hE、hF，然后分别计算出B、C、D、E点的速度vB、vc、vD、vE ，最后在v2-h坐标系中，描出B、C、D、E点对应的坐标，如图d所示。如果这些
点可连成一条直线，要判断重物下落过程中机械能是否守恒，还需要_ 。

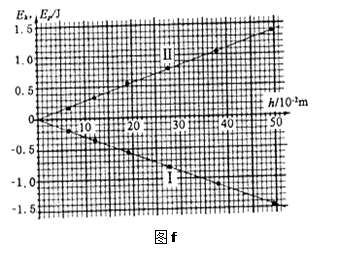

（3）王五同学也用正确安装的装置进行实验，来探究重物下落过程中动能与势能的转化问题。图e为一条符合实验要求的纸带，O点为打点定时器打下的第一点。取打下O点时重锤的重力势能为零，计算出该重锤下落不同高度h时所对应的动能Ek和重力势能EP。建立坐标系，横轴表示h，纵轴表示Ek和Ep，根据资料在图f中绘出图线I和图线II。
已求得图线I斜率的绝对值k1=2.94J/m，请计算图线II的斜率k2= J/m（保留3位有效数字）。
重物和纸带在下落过程中所受平均阻力与重物所受重力的比值为 （用k1和k2表示）。
题型：未知 难度：其他题型
答案
（1）重物会落到桌面上，重物下落距离太短 2分
(2)判断直线的斜率是否接近当地重力加速度的两倍 2分
(3) 2.80（+0.07内都可以） 3分
3分
解析
（1）导致实验误差较大，从图中可以看出安装实验装置时明显存在的问题是重物会落到桌面上，重物下落距离太短(2)由机械能守恒公式
，由此可知判断机械能是否守恒的关键是判断直线的斜率是否接近当地重力加速度的两倍(3)斜率
，由
点评：本题难度较大，难点在于无法从机械能守恒定律的公式中找到与图f的联系，利用比例关系方便求解
考点
据考高分专家说，试题“（10分）在“验证机械能守恒定律”实验中.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
