题文
（6分）

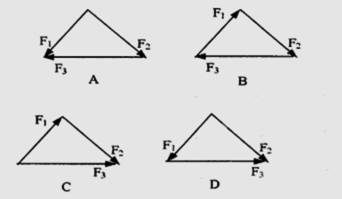

I．如图所示，大小分别为F1、F2、F3的三个力恰好围成一个闭合的三角形，且三个力的大小关系是F1
Ⅱ.用多用电表探测由图所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆档测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值较小，但反接阻值很大。那么，该黑箱内元件的接法可能是图下中的 。
A. B. C. D.
题型：未知 难度：其他题型
答案
I. C（3分）Ⅱ.B（3分）
解析
I.选项A中根据平行四边形定则可知F1和F2的合力与F3方向不在通一条直线上，合力不为零也不是最大，选项B中F1和F2的合力方向与F3方向相反，合力为零，同理C对
Ⅱ.本题主要考查了用多用电表探测黑箱中的元件。由多用电表探测各点之间电压关系可知EF间没有电源，电源只能在GE或GF间，再用欧姆档测各两点间电阻EF间接有二极管。选项B 正确
点评：本题难度较小,对于平行四边形的合成法则要理解，对角线表示合力的大小和方向，要能够熟练使用万用表，并掌握二极管的单向导电性
考点
据考高分专家说，试题“（6分）I．如图所示，大小分别为F1、F.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
