题文

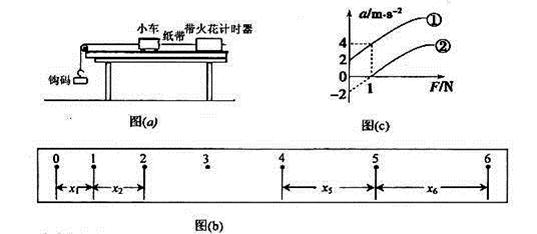

某实验小组设计了如图(a)所示的实验装置研究加速度和力的关系。
（1）在该实验中必须采用控制变量法，应保持______________不变，用钩码重力作为小车所受的拉力。
（2）如图(b)是某次实验打出的纸带的一部分，0、1、2、3、4、5、6为计数点，相邻两计数点间还有4个打点未画出，电源的频率为50Hz。从纸带上测出x1 =3.20cm，x2 = 4.56cm，x5 =8.42cm，x6 =9.70cm。则木块加速度大小
=__________m/s2（保留2位有效数字）。
（3）通过改变钩码的数量，多次重复测量，可得小车运动的加速度a与所受拉力F的关系图象。在轨道水平和倾斜的两种情况下分别做了实验，得到了两条
图线，如图(c)所示。图线______ (选填“①”或“②”)是在轨道水平的情况下得到的。
（4）随着钩码的数量增大到一定程度，图(c)中的图线明显偏离直线，造成此误差的主要原因是___________。A．小车与轨道之间存在摩擦B．导轨保持了水平状态C．所挂钩码的总质量太大D．所用小车的质量太大（5）根据图(c)可求出小车质量为_________ kg。
题型：未知 难度：其他题型
答案
小车质量； 1.3 ；② ；C ；0.5
解析
（1）由牛顿第二定律F="ma," 研究加速度和力的关系时应让小车质量保持不变，改变F大小（2）加速度可由
求解，则
（3）本实验要求平衡摩擦力，图线1中，当F=0时加速度不为零，说明平衡摩擦力过度，相反图线2中，当加速度为零时拉力不为零，是在轨道水平的情况下得到的（4）本实验要求勾码的质量远小于小车的质量，当勾码的质量太大时，绳子的拉力远小于勾码的重力，故选C（5）由
可知图线的斜率表示小车质量的倒数，由此可求得小车的质量为0.5kg
点评：本题难度较小，掌握本实验的实验理论，利用的是控制变量法，通过画图求斜率验证合外力与加速度的关系，要求勾码的质量远小于小车的质量
考点
据考高分专家说，试题“某实验小组设计了如图(a)所示的实验装置.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
