题文
（10分）某实验小组在实验室做“探究加速度与力、质量的关系”实验：
（1）甲同学在物体所受合外力不变时，改变物体的质量，得到数据如下表所示｡
实验次数
物体质量m(kg)
物体的加速度a(m/s2)
物体质量的倒数1/m(1/kg)
1
0.20
0.78
5.00
2
0.40
0.38
2.50
3
0.60
0.25
1.67
4
0.80
0.20
1.25
5
1.00
0.16
1.00
根据表中的数据，在下图所示的坐标中描出相应的实验数据点，并作出
图象｡
②由
图象，你得出的结论为 ｡
③物体受到的合力大约为 ｡（结果保留两位有效数字）

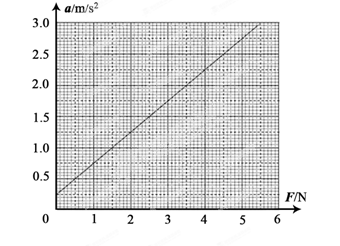

(2)乙同学在保持小车质量不变的情况下，通过多次改变对小车的拉力，由实验数据作出的a—F图象如下图所示，则该图象中图线不过原点的原因是： ，小车的质量为 kg。（保留两位有效数字）
题型：未知 难度：其他题型
答案
（1）①a—
图象如下图所示
②在物体受外力不变时，物体的加速
度与质量成反比
③0.15N至0.16N之间均对
（2）木板倾角过大（或平衡摩擦力太过）、1.9至2.1之间均对
解析
（1）根据表格中数据，先描点，再连线．
（2）从数学角度分析加速度与质量的关系：如是曲线可定性说明是正相关还是负相关的关系．如是过原点倾斜的直线，可直观说明两者是成正比．
（3）
图象直线的斜率等于合外力，取两个相距较远点读出坐标，求出合外力．
解：（1）①采用描点法作图．先根据表格中每组数据，在坐标轴上描点．再用平滑的曲线将点拟合起来．
②在物体受外力不变时，物体的加速度与质量成反比
③在
图象取离原点较远的点，读出坐标
则合外力
。
（2）把长木板的一端垫得过高，使得倾角偏大，那么小车的重力沿斜面分力就会大于摩擦力，在没有绳子拉力时，小车已有了加速度．在
图象取离原点较远的点，读出坐标，得到小车的质量为1.9kg。
点评：通过本题可以看出，通过坐标变换，作出
图象，可以直观地分析a与m是什么关系．
考点
据考高分专家说，试题“（10分）某实验小组在实验室做“探究加速.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
