题文

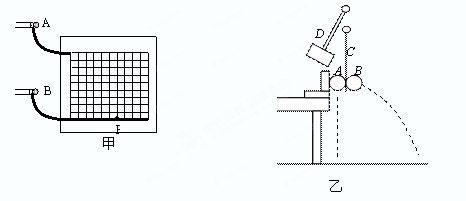

甲、乙两图是为《研究平抛运动》的演示实验装置。（不考虑空气的阻力）
（1）如图甲所示，在竖直板上不同高度处各固定两个完全相同的圆弧轨道，轨道的末端水平，在它们相同位置上各安装一个电磁铁，两个电磁铁由同一个开关控制，通电后，两电磁铁分别吸住相同小铁球A、B，断开开关，两个小球同时开始运动，以相同的速度同时到达圆弧轨道的末端。则：离开圆弧轨道后，A球做_________运动，B球在进入光滑的水平轨道后做__________直线运动；实验过程中观察到A球正好砸在B球上，由此现象可以得出A球____________________________的结论。
（2）图乙中C为弹性铁片，它位于B球的左面并夹紧A球，开始时两球均静止，当小锤D下摆时打击铁片C，使B球做平抛运动，同时使A球自由下落，对该实验出现的现象或应得出的结论是（错选或漏选不能得分）：
A．两球在空中运动，两者高度始终相同
B．两球必定同时落地
C．实验表明，平抛运动就是自由落体运动
D．实验表明，平抛运动的水平分运动是匀速直线运动
题型：未知 难度：其他题型
答案
（1）平抛 匀速 水平方向做匀速直线运动
（2）AB
解析
（1）离开圆弧轨道后，A球做平抛运动，水平方向匀速运动，B球在进入光滑的水平轨道后所受合力为零，做的是匀速直线运动，实验过程中观察到A球正好砸在B球上，由此现象可以得出A球水平方向做匀速直线运动（2）B球做的是平抛运动，A球做的是自由落体运动，如果同时落地，则平抛运动的竖直分运动为自由落体运动，故选AB
点评：本题难度较小，熟悉并掌握平抛运动规律是关键
考点
据考高分专家说，试题“甲、乙两图是为《研究平抛运动》的演示实验.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
