某同学利用如图1所示装置做“研究平抛运动”的实验,根据实验结果在坐标纸上描出了小球水平抛出后的运动轨迹,但不慎将画有轨迹图线的坐标纸丢失了一部分,剩余部分如图2

题文

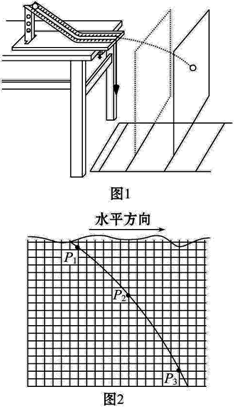

某同学利用如图1所示装置做“研究平抛运动”的实验,根据实验结果在坐标纸上描出了小球水平抛出后的运动轨迹,但不慎将画有轨迹图线的坐标纸丢失了一部分,剩余部分如图2所示.图2中水平方向与竖直方向每小格的长度均代表0.10 m,P₁、P₂和P₃是轨迹图线上的3个点，P₁、P₂和P₃之间的水平距离相等.完成下列填空：（重力加速度取9.8m/s²）
(1)设P₁、P₂和P₃的横坐标分别为x₁、x₂和x₃，纵坐标分别为y₁、y₂和y₃，从图2中可以读出｜y₁-y₂｜=____m,｜y₁-y₃｜=____m,｜x₁-x₂｜=____m(保留两位小数)。



(2)若已测知抛出后小球在水平方向上做匀速运动,利用(1)中读取的数据.求出小球从P₁运动到P₂所用的时间为____s,小球抛出后的水平速度为____m/s(均可用根号表示).

题型：未知 难度：其他题型

答案

(1)0.60m、1. 60m、0.60m；(2)

s、

m/s

解析

（1）

，

；


（2）P₁运动到P₂所用的时间为t,

,


水平速度为:


点评：本题考查了平抛运动的研究方法，实验时往往通过本题目所描述的情景计算间隔时间以及初速度。

考点

据考高分专家说，试题“某同学利用如图1所示装置做“研究平抛运动.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
