（1）（6分）在“探究恒力做功与动能改变的关系”实验中（装置如图甲）：
①下列说法哪一项是正确的 。（填选项前字母）
A．平衡摩擦力时必须将钩码通过细线挂在小车上
B．为减小系统误差，应使钩码质量远大于小车质量
C．实验时，应使小车靠近打点计时器由静止释放
②图乙是实验中获得的一条纸带的一部分，选取O、A、B、C计数点，已知打点计时器使用的交流电频率为50Hz，则打B点时小车的瞬时速度大小为 m/s（保留三位有效数字）。
（2）（12分）硅光电池在无光照射时不产生电能，可视为一电子元件。某实验小组设计如图甲电路，给硅光电池加反向电压（硅光电池负极接高电势点，正极接低电势点），探究其在无光照时的反向伏安特性。图中电压表V1量程选用3V，内阻为6.0 kΩ；电压表V2量程选用15V，内阻约为30 kΩ；R0为保护电阻；直流电源电动势约为12V，内阻不计。
①根据图甲，用笔画线代替导线，将图乙连接成完整电路。
②用遮光罩罩住硅光电池，闭合开关S，调节变阻器R，读出电压表V1、V2的示数U1、U2。
（i）某次测量时，电压表V1示数如图丙，则U1= V，可算出通过硅光电池的反向电流大小为 mA（保留两位小数）。

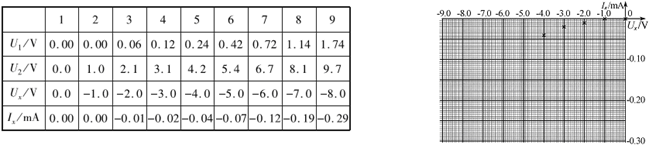

（ii）该小组测出大量数据，筛选出下表所示的9组U1、U2数据，算出相应的硅光电池两端反向电压Ux和通过的反向电流Ix（图中“－”表示反向），并在坐标纸上建立Ix-Ux坐标系，标出了与表中前5组Ux、Ix数据对应的5个坐标点。请你标出余下的4个坐标点，并绘出Ix-Ux图线。
（iii）由Ix-Ux图线知，硅光电池无光照下加反向电压时，Ix与Ux成 （填“线性”或“非线性”）关系。
题型：未知 难度：其他题型
答案
（1）①C ②0.653
（2）①如图1所示 ②（i）1.40 0.23 （ii）如图2所示 （iii）非线性
解析
（1）①在本实验中进行平衡摩擦力操作时，是使小车重力沿木板方向的分量等于小车运动过程中小车受到的木板的摩擦力与纸带与打点计时器之间的摩擦等阻力，因此不要挂钩码，故选项A错误；本实验的目的是探究恒力做功与小车动能改变的关系，本实验中，在平衡摩擦完成后，是用钩码的重力代替了细线的拉力即小车受到的合力，因此在钩码质量远远小于小车质量的情况下，实验的系统误差才较小，故选项B错误；本实验是通过纸带上留下的打点来计算小车的速度（动能），因此实验时让小车从靠近打点计时器处由静止释放，是为了尽可能多的纸带能打上点，即纸带上留下的打点尽可能多，以减小实验偶然误差，故选项C正确。
②实验中使用的交变电流频率为50Hz，因此打点计时器的打点周期为0.02s，根据题图乙可知O、A、B、C四个计数点间各有5个打点间隔，即依次打四个计数点的时间间隔为t=0.1s，实验中小车做匀加速直线运动，B点为小车通过AC段的中间时刻点，根据匀变速直线运动中间时刻速度公式和平均速度公式可知：vB=
，
=
，根据图乙所示及图中数据有：
=
－
=18.59cm－5.53cm=13.06cm=0.1306m，联立以上各式并代入数据，同时考虑题设要求保留三位有效数字，解得：vB=0.653m/s。

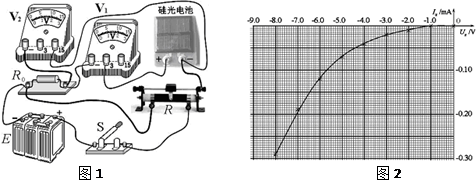

（2）①根据题图甲可知，滑线变阻器采用了分压式接法，故左下端应引线接往电源负极，电压表V1与硅光电池串联后与电压表V2并联，再与R0串联后一起接到分压电路中，因此应从滑线变阻器的一个上接线柱引线至硅光电池的负接线柱（题中已说明硅光电池反接），再从电压表负接线柱引线至R0右接线柱，如图1所示。
②（i）由于电压表V1采用3V的量程，因此最小刻度为0.1V，根据图丙所示，指针指在1.4V位置，再往后估读一位0.00V，因此电压表V1的读数为1.4V+0.00V=1.40V，根据部分电路欧姆定律可知，流过电压表V1的电流为I1=
，由于硅光电池与电压表V1是串联关系，因此通过硅光电池的反向电流也为I1，代入数据，并考虑题目要求保留两位小数，解得I1=2.30×10－2A=0.23mA。
（ii）根据表中数据在坐标图中定出另4个点，作出Ix-Ux关系图线如图2所示。
（iii）由右图所画Ix-Ux关系图线为曲线可知Ix与Ux成非线性关系。
【考点定位】（1）考查了“探究恒力做功与动能变化的关系”实验，属于课本基本实验。
（2）本题考查了“描绘硅光电池无光照时的反向伏安特性曲线”实验，属于课本“描绘小灯泡伏安特性曲线”实验的变形。
考点
据考高分专家说，试题“（1）（6分）在“探究恒力做功与动能改变.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
