题文

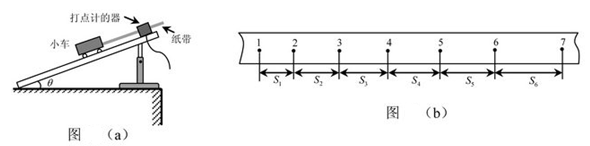

（1）研究小车匀变速直线运动的实验装置如图（a）所示其中斜面倾角θ可调，打点计时器的工作频率为50Hz。纸带上计数点的间距如图（b）所示，其中每相邻两点之间还有4个记录点未画出。
①部分实验步骤如下：A．测量完毕，关闭电源，取出纸带B．接通电源，待打点计时器工作稳定后放开小车C．将小车依靠在打点计时器附近，小车尾部与纸带相连D．把打点计时器固定在平板上，让纸带穿过限位孔上述实验步骤的正确顺序是： （用字母填写）
②图（b）中标出的相邻两计数点的时间间隔T= s
③计数点5对应的瞬时速度大小计算式为v5= 。
④为了充分利用记录数据，减小误差，小车加速度大小的计算式应为a= 。
（2）图（a）是测量电阻Rx的原理图。学生电源输出电压可调，电流表量程选0.6A（内阻不计），标有长度刻度的均匀电阻丝ab的总长为30.0cm。
①根据原理图连接图（b）的实物图。
②断开S2，合上S1；调节电源输出电压为3.0V时，单位长度电阻丝的电压u= V/cm.记录此时电流表A1的示数。
③保持S1闭合，合上S2；滑动c点改变ac的长度L，同时调节电源输出电压，使电流表A1的示数与步骤②记录的值相同，记录长度L和A2的示数I。测量6组L和I值，测量数据已在图（c）中标出，写出Rx与L、I、u的关系式Rx= ；根据图（c）用作图法算出Rx= Ω。
题型：未知 难度：其他题型
答案
（1）①DCBA ②0.1 ③
④
（2）①连线如图所示 ②0.1 ③
5.92
解析
（1）①先安装打点计时器，让纸带穿过限位孔，再放小车连纸带，然后接通电源释放小车，最后关电源取纸带。②相邻两个计数点间的时间间隔
。③根据匀变速直线运动一段时间内中间时刻的瞬时速度等于平均速度，得到计数点5对应的瞬时速度大小
；④用逐差法求得小车的加速度
。
（2）①找最长支路，最后将S2、A2、Rx并入即可。②断开S2，合上S1，电阻丝两端的电压为3V，则金属丝单位长度的电压为
。③由于安培表A1的示数不变，因此 ac段单位长度上的电压不变，Rx两端的电压为Lu，根据欧姆定律有
，那么
，作出坐标纸上的图象，则图象的斜率
，求得
。
【考点定位】（1）研究小车匀变速直线运动的实验，实验步骤、数据处理。容易题
（2）比例法测定值电阻，实物连接、电阻定律、欧姆定律、图象法处理数据。
考点
据考高分专家说，试题“（1）研究小车匀变速直线运动的实验装置如.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
