题文
某同学用如图1所示的实验装置进行“探究功与速度变化的关系”的实验。图中A为小车，连接在小车后面的纸带穿过打点计时器B的限位孔，它们均置于长木板上。实验时，通过改变橡皮筋的条数让橡皮筋对小车做的功分别为W、2W、3W……，通过打点计时器打下的纸带来测定小车获得的速度v1、v2、v3……。请回答下面几个问题：
（1）在本实验中，小车会受到阻力的作用，这时需要使木板倾斜作为补偿，下列操作正确的是____。
A. 不挂橡皮筋，轻轻推一下小车，能够加速下滑即可
B. 不挂橡皮筋，轻轻推一下小车，能够匀速下滑即可
C. 小车在橡皮筋的拉力作用下，能够加速下滑即可
D. 小车在橡皮筋的拉力作用下，能够匀速下滑即可
（2）用一根橡皮筋套住小车，拉至某个位置，先接通电源再释放小车，打点计时器在纸带上打下一系列的点。已知打点计时器使用的交流电周期为0.02s。其中一次得到的纸带如图2所示，应选图2中的______ 段（填AB或CD）来计算小车的速度v，计算结果为v=_________m／s。

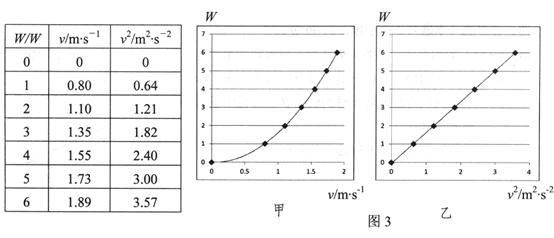

（3）本实验使用的橡皮筋总数是6根，实验中W、v、v2的数据已记录在下面表格中，并根据数据画出了W－v和W－v2的图象如图3所示。甲、乙两个图象中，_________图象可以比较直观地得出功与速度变化的关系。
题型：未知 难度：其他题型
答案
（1）B （2）CD，0.36 （3）乙
解析
（1）在本实验中，小车会受到阻力的作用，这时需要使木板倾斜作为补偿，即要平衡摩擦力，正确的操作是，抬高模板的一端，不挂橡皮筋，轻轻推一下小车，能够匀速下滑即可；（2）应该选择小车匀速时的速度作为小车最后的速度，即
。（3）图象乙可以比较直观地得出功与速度变化的关系。因为W－v2图线是直线，所以功与速度的平方成正比。
考点
据考高分专家说，试题“某同学用如图1所示的实验装置进行“探究功.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
