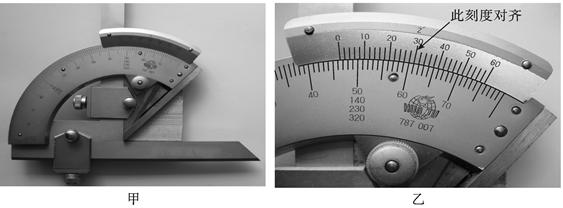

如图甲所示，万能角度尺是利用游标读数原理来直接测量工件角度或进行划线的一种角度量具。它有一个可转动的圆盘（即主尺），在圆盘的边缘标有表示圆心角的刻度，在圆盘的外侧有一个固定不动的圆弧状的游标尺。如图乙所示，主尺上29°对应的弧长与游标尺上30格对应的弧长相等。图乙中万能角度尺所测量的角度为 。
题型：未知 难度：其他题型
答案
46°30′
解析
结合题目信息，有主尺和游标尺，类似于游标卡尺，以10分度游标卡尺为例，游标尺10格对应主尺9mm，精确度0.1mm，该装置主尺上29°对应的弧长与游标尺上30格对应的弧长相等，那么精确度就是
，类似游标卡尺，游标尺0刻度线左侧整数倍度数为46°，游标尺第15格与主尺对齐，那么游标尺读数为
考点
据考高分专家说，试题“如图甲所示，万能角度尺是利用游标读数原理.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
