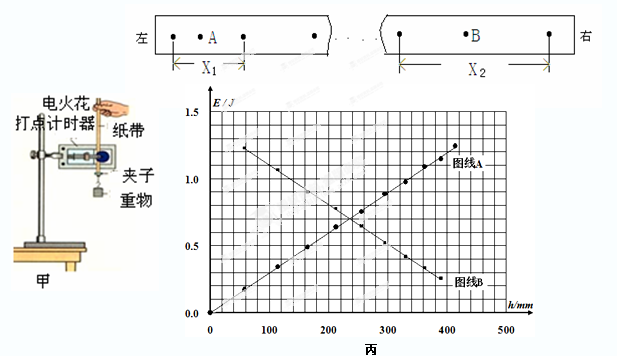

(10分) 某同学安装如图甲的实验装置，验证机械能守恒定律。如图乙是该实验得到的一条点迹清晰的纸带，现要取A、B两点来验证实验，已知电火花打点计时器每隔0.02S打一个点。
请回答下列问题：
（1）电火花打点计时器的工作电压是________V；
（2）根据纸带可以判断，实验时纸带的_______端是和重物相连接（选填“左”或“右”）；
（3）若X2=4.80cm，则在纸带上打下计数点B时的速度VB=______m/s（计算结果保留三位有效数字）；
（4）若X1数据也已测出，则实验还需测出的物理量为___________________。
（5）经过测量计算后，某同学画出了如图丙所示的E— h图线，则图丙中表示动能随高度变化的曲线为 (选填“图线A”或“图线B”)，
题型：未知 难度：其他题型
答案
（1）220V （2）左 （3）1.20 （4）AB之间的距离或hAB （5）图线B
解析
（1）电火花打点计时器是利用火花放电使墨粉在纸带上打出墨点而显出点迹的一种计时仪器.给电火花打点计时器接220V电源，按下脉冲输出开关，计时器发出的脉冲电流，通过接正极的放电针和墨粉纸盘到接负极的纸盘轴，产生火花放电，于是在纸带上打出一系列的点，而且在交流电的每个周期放电一次，因此电火花打点计时器打出点间的时间间隔等于交流电的周期，电火花打点计时器的工作电压是220V；
（2）从纸带上可以发现从左到右，相邻的计数点的距离越来越大，也就是说明速度越来越大，与重物相连接的纸带先打出点，速度较小，所以实验时纸带的左端通过夹子和重物相连接；
（3）因纸带随重物一起做匀加速直线运动，所以根据匀变速直线运动的推论得：打出B点时纸带运动的瞬时速度为
（4）若X1数据已测出，则可求出在纸带上打下计数点B时的速度，进而可求出AB两点动能的变化量，要验证机械能守恒定律，则还要求出重力势能的变化量，所以还要测出AB之间的距离；
（5）因重物在下落过程中做匀加速直线运动，所以高度越来越小，速度越来越大，动能越来越大，故图丙中表示动能随高度变化的曲线为图线B．
考点
据考高分专家说，试题“(10分) 某同学安装如图甲的实验装置，.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
