在研究“物体加速度与力的关系”的实验中，某学习小组使用的实验装置如图所示。轨道木板水平放置,把小车从位移传感器(接收器）旁边释放后,传感器能记录任意时刻小车的位

题文

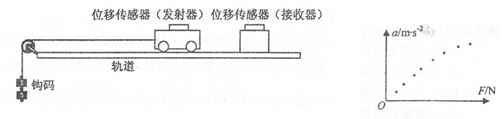

在研究“物体加速度与力的关系”的实验中，某学习小组使用的实验装置如图所示。轨道木板水平放置,把小车从位移传感器(接收器）旁边释放后,传感器能记录任意时刻小车的位置，据此可求得小车的加速度。（钩码的质量为 m，重力加速度为g）



(1)指出该实验中的一个明显疏漏___                        。
(2)某次实验中，依据传感器的记录，在时间t内，小车由静止开始发生的位移为x则小车的加速度的表达式为a=___________。
(3)纠正了疏漏之处后，保持小车（包含发射器）的总质量为M不变,通过多次实验，依据得到的数据，在a—F图象中描点（如图所示）。结果发现右侧若干个点明显偏离直线，造成此误差的主要原因是：       A．小车与轨道之间存在摩擦B．导轨保持了水平状态C．所挂钩码的总质量太大D．所用小车的质量太大(4)若所挂钩码不断增加，a—F图象中各点连成的曲线将不断延伸，那么加速度的趋向值为______，绳子拉力的趋向值为______。

题型：未知 难度：其他题型

答案

（1）没有垫起轨道右端，使小车的重力沿轨道的分力与摩擦力相平衡。
（2）

 ；（3） C ；（4） g ， Mg 。

解析

(1)本实验是利用控制变量法研究小车的合外力、质量和加速度的关系，测出细绳的拉力作为小车的合外力，故轨道的摩擦力需要平衡掉，实验装置中没有垫起轨道右端，使小车的重力沿轨道的分力与摩擦力相平衡。
（2）由匀变速直线运动的规律：

，得：

。
（3）数据处理时,设小车的质量为

，钩码的质量为

，则：

,小车的加速度为：

,这是理论值．由牛顿第二定律：

,对于小车个钩码组成的整体：

，这是真实值．所以：只有当

时：

，a与F才成线性关系．,所以图线明显偏离直线的原因是

太大了；选项C正确。
（4）当钩码的质量远小于小车的总质量时，钩码所受的重力才能作为小车所受外力，如果增大钩码的质量，则外力增大，曲线不断延伸，那么加速度趋向为g； F不断增大，那么绳子的拉力趋向值为小车和位移传感器的总重量

。

考点

据考高分专家说，试题“在研究“物体加速度与力的关系”的实验中，.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
