题文

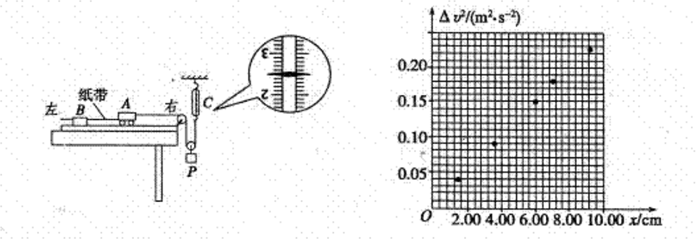

某同学用如图所示的实验装置探究小车动能变化与合外力对它做功的关系。图中A为小车，连接在小车后面的纸带穿过打点计时器B的限位孔，A、B均置于足够长的水平木板上，木板一端带有定滑轮，定滑轮上挂重物P，C为弹簧测力计。不计绳与滑轮的摩擦。实验时，先接通电源再松开小车，打点计时器在纸带上打下一系列点。
①弹簧测力计的读数为____N。
②该同学在一条比较理想的纸带上，从点迹清楚的某点开始记为K点，再顺次选取6个点，分别记为0、1、2, 3, 4, 5点，先测量0点到K点的距离x0,之后测量另5个点到0点的距离x.求出6个点的速度大小，计算出1、2, 3, 4, 5点与0点之间的速度平方差
，然后在坐标纸中建立
坐标系，并根据测得的数据进行如图所示的描点。根据图象，小车的加速度大小是______m/s2 ,若测出小车质量为0.6 kg,结合图象可求得小车所受合外力的大小为_____N。（结果小数点后保留两位数字）
③该同学通过计算发现测力计读数大于小车所受合外力，要让弹簧测力计的读数等于小车所受合外力，应该采取的措施是____________。（填选项序号）
A.增大重物P质量、使P质量远大于小车A质量
B.增大小车A质量，使A质量远大于小车P质量
C.适当抬高木板右端，平衡摩擦力
D.适当抬高木板左端，平衡摩擦力
题型：未知 难度：其他题型
答案
①2.50N；②1.25，0.75；③D
解析
①弹簧测力计的读数直接读图即可。注意读到分度值下一位。
②根据匀变速直线运动规律
，可知
图像的斜率即
，注意把单位
换算为
，合力的计算根据牛顿第二定律
③弹簧测力计的读数只是拉力，而合力是拉力和摩擦力的合力，因此要使得合力等于拉力就要平衡摩擦力。使得重力沿斜面向下的分力与摩擦力平衡，即适当抬高左端，答案D对
考点
据考高分专家说，试题“某同学用如图所示的实验装置探究小车动能变.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
