题文
(13分)(1)要利用如图所示装置，验证m1、m2组成系统的机械能守恒．电磁打点计时器(电源频率为50Hz)竖直固定在铁架台上，m1一端连接纸带，另一端通过细绳跨过轻质定滑轮与m2相连，m2的质量大于m1，从高处由静止释放m2，m1拖着纸带打出一系列的点．
①下列实验操作，不必要的是_________，错误的是__________.(填序号)
A．将打点计时器接到学生电源的“直流输出”挡
B．用天平测出m1、m2的质量
C．测量纸带计数点间的距离
D．用秒表测量m2下落的时间
②如图是实验打出的一条纸带：0是由静止开始运动时打下的第一个点，相邻两计数点间还有4个点(图中未标出)，计数点间的距离如图所示．
则
从O点到计数点5系统动能的增量
=___________J，系统势能的减少量
=___________J，（结果保留三位有效数字）
（2）某同学要测某一电阻的阻值（约3~5
），现有下列器材：
A.两节干电池
B.电压表0~3V，内阻约
C.电流表0~0.6A，内阻约
D.滑动变阻器，0~
E.滑动变阻器，0~100
F.开关和若干导线
滑动变阻器采用限流接法，要较准确地测出待测电阻的阻值.
①滑动变阻器应选________；（填序号）

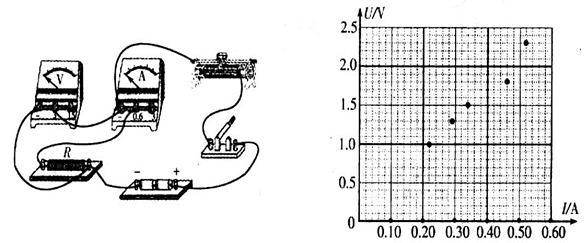

②某同学的实物接线如图所示，指出该同学接线中的错误_________________
③图中5个点是实验中测得的U、I值，作图并求出R=_______.（保留两位有效数字）.
题型：未知 难度：其他题型
答案
(1)①D；A ②0.576；0.588
(2) ①D ②电流表的极性接反；电压表应该直接并接在待测电阻两端(或电流表应该采用外接法)．
③4.5 (4.3～4.7均正确)；
解析
(1)①打点计时器使用的交流电源，故选项A错误；求物体下落过程中重力势能和动能的变化需要知道物体的质量，故选项B正确；要求出物体的动能，需要测量出物体的速度，所以必须测量纸带计数点间的距离，故选项C正确；由于打点计时器每隔相等的时间打一个点，所以不用再选择其他的计时方法，故选项D没必要．
②由题意知每相邻的计数点间的时间为0.1s，计数点5的瞬时速度为
，所以增加的动能为
J，两个物体一个上升，一个下降，故减少的重力势能为
J
(2)①由于电源为两节干电池，所以电源电动势为3V，待测阻值为约3~5
，最大电流为0.6~1A，若选取大的滑动变阻器，会导致电流过小，造成读数时误差较大，故选
的滑动变阻器；
②根据电路图中电流的流向可知电流表的极性接反；由于待测电阻和电流表内阻相差不大，故应该采取电流表应该采用外接法或者电压表应该直接并接在待测电阻两端．
③根据描出的点画出一条直线，让尽量多的点落在直线上，在选取两个非描出的点找出对应的电压和电流值，结合
计算待测电阻值．
考点
据考高分专家说，试题“(13分)(1)要利用如图所示装置，验证.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
