题文

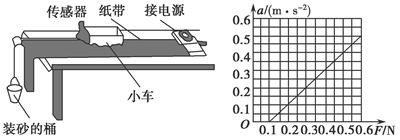

(12分)某同学将力传感器固定在小车上，然后把绳的一端固定在传感器的挂钩上，用来测量绳对小车的拉力，探究在小车及传感器总质量不变时加速度跟它们所受拉力的关系，根据所测数据在坐标系中作出了如图所示的
图像。
(1)图像不过坐标原点的原因是_____________；
(2)本实验中是否仍需要细沙和桶的总质量远小于小车和传感器的总质量______(填 “是”或“否”)；
(3)由图像求出小车和传感器的总质量为_________kg；通过实验得到如图所示的纸带，纸带上
点为小车运动起始时刻所打的点，选取时间间隔为 0.1s 的相邻计数点A、B、C、D、E、F、G。则小车运动的加速度为
=
(保留3位有效数字）
题型：未知 难度：其他题型
答案
(1)未平衡摩擦力或平衡摩擦力不足 (2) 否 (3)
；
解析
试题分析:(1)
图象与横轴交点为(0.1，0)，说明施加外力在0.1N之内小车和传感器没有加速度，说明实验前没有平衡摩擦力或者平衡摩擦力不足．
(2)该实验中由于已经用传感器测出绳子拉力大小，不是将砝码和砝码盘的重力作为小车的拉力，故不需要满足砝码和砝码盘的总质量远小于小车的质量。
(3)
图象斜率表示质量的倒数
，由图知图象斜率
，所以质量
；已知小车做匀加速直线运动的纸带有6段位移，用逐差法求平均加速度
，
可得
。
考点
据考高分专家说，试题“(12分)某同学将力传感器固定在小车上，.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
