题文

如图所示，是某同学由打点计时器得到的表示小车运动过程的一条清晰纸带，纸带上两相邻计数点间还有四个点没有画出，，其中x₁＝7.05cm、x₂＝7.68cm、x₃＝8.33cm、x₄＝8.95cm、x₅＝9.61cm、x₆＝10.27cm。



（1）下表列出了打点计时器打下B、D、F时小车的瞬时速度，请在表中填入打点计时器打下C、E两点时小车的瞬时速度（保留三位有效数字）。
位置
B
C
D
E
F
速度（m·s^－1）
0.737

0.864

0.994

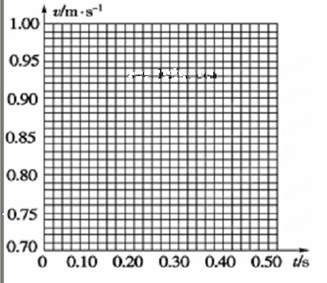

（2）以A点为计时起点，在坐标图中画出小车的速度—时间关系图线。



（3）根据你画出的小车的速度—时间的关系图线计算出的小车的加速度
a＝________m/s²。（保留两位有效数字）

题型：未知 难度：其他题型

答案

（1）0.801 m/s   0.928 m/s （2）如图所示   （3） 0.61-0.66 m/s²      .

解析

根据

计算C点的速度为0.801 m/s，根据

 计算E点的速度为0.928 m/s，打点计时器打下A两点时的瞬时速度为

，根据速度—时间关系图线可以得到图像的斜率即加速度的大小的范围为0.61-0.66 m/s²。

考点

据考高分专家说，试题“如图所示，是某同学由打点计时器得到的表示.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
