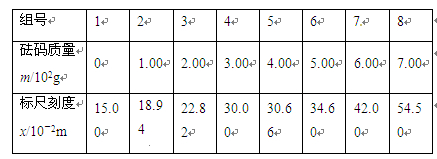

某同学用如下左图所示装置做探究弹力和弹簧伸长关系的实验.他先测出不挂砝码时弹簧下端指针所指的标尺刻度，然后在弹簧下端挂上砝码，并逐个增加砝码，测出指针所指的标尺刻度，所得数据列表如下：（重力加速度g=10m/s2）

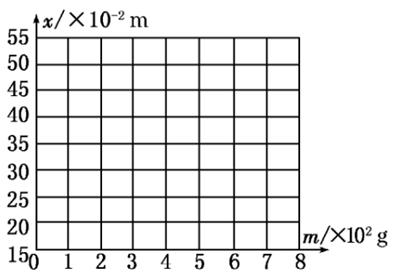

(1）根据所测数据，在答题卡的坐标纸上作出弹簧指针所指的标尺刻度x与砝码质量m的关系图线.
（2）根据你所描的点可知记录肯定有问题的是第 组数据
（3）合理使用的情况下，这种规格弹簧的劲度系数为 N/m。（结果保留三位有效数字）
（4）把完全相同的这样两根弹簧串联之后竖直悬挂，若挂上340g的钩码，则总形变量为 m，每根弹簧的弹力为 N。
题型：未知 难度：其他题型
答案
(1）
（2） 4（3） 23.5--26.0 N/m。（结果保留三位有效数字）（4）0.261 ---0.290， 3.4
解析
（1）标尺刻度x与砝码质量m的关系图线如图所示
（2）为增加100g，弹簧的形变量大致保持在4到5厘米之间，而从第三组到第四组，变化太大，故第四组记录有问题，
（3）从图象可以看出在0～4.9N范围内弹力大小与弹簧伸长关系满足胡克定律．
根据胡克定律
得：
（4）两只弹簧串联起来后的劲度系数为
，所以总形变量为
忽略弹簧的质量，每个弹簧受到的拉力都为3.4N
考点
据考高分专家说，试题“某同学用如下左图所示装置做探究弹力和弹簧.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
