题文

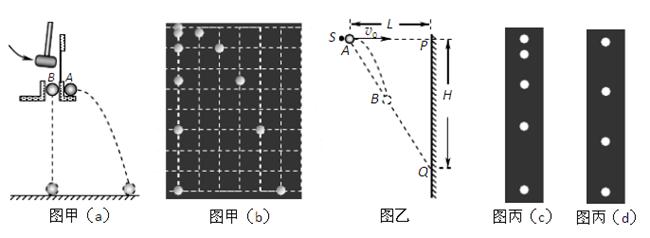

（4分）图甲（a）是一个能够显示平抛运动及其特点的演示实验，用小锤敲击弹性金属片，小球A就沿水平方向飞出，做平抛运动；同时小球B被松开，做自由落体运动。图甲（b）是该装置一次实验的数码连拍照片，同时显示了A、B球分别做平抛运动和自由落体运动的轨迹。
①由图甲（b）的数码连拍照片分析可知，做平抛运动的A球离开轨道后在竖直方向的分运动是_______________________________。
②现在重新设计该实验，如图乙所示，光源位于S点，紧靠着光源的前方有一个小球A，光照射A球时在竖直屏幕上形成影子P。现打开数码相机，同时将小球向着垂直于屏幕的方向水平抛出，不计空气阻力，小球的影像P在屏幕上移动情况即被数码相机用连拍功能（每隔相同的时间自动拍摄一次）拍摄下来，如图丙所示。则小球的影像P在屏上移动情况应当是图丙中的___________（选填“（c）”或“（d）”）。
题型：未知 难度：其他题型
答案
① 自由落体运动 ② d
解析
①本实验中A做平抛运动，B做自由落体运动，同一时刻两球处于同一高度，说明竖直方向运动情况相同，所以A竖直方向的分运动是自由落体运动．
②设经过时间t照相机拍摄一次，从抛出开始经时间t后到达C点，经时间2t后经过B点，如图所示：
根据几何关系有：
①
②
水平方向做匀速运动，所以
③
竖直方向做自由落体运动，所以
＝
④
由①②③④得：
,即PG=GQ
所以小球的影像P在屏上移动情况应当是等间距的，故选d
考点
据考高分专家说，试题“（4分）图甲（a）是一个能够显示平抛运动.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
