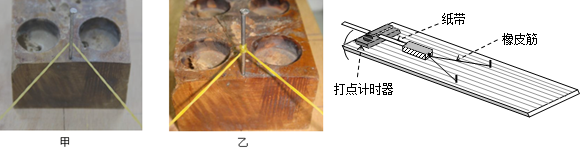

）（小明和小帆同学利用如图所示的装置探究功与速度的变化关系，对于橡皮筋和小车连接的问题，小明和小帆同学分别有两种接法，你认为正确的是_____（填“甲”或者“乙”）



（2）（2分）以下关于该实验的说法中有一项不正确，它是       。A．本实验设法让橡皮筋对小车做的功分别为W、2W、3W、……。所采用的方法是选用同样的橡皮筋，并在每次实验中使橡皮筋拉伸的长度保持一致。当用1条橡皮筋进行实验时，橡皮筋对小车做的功为W，用2条、3条、……橡皮筋并在一起进行第2次、第3次、……实验时，橡皮筋对小车做的功分别是2W、3W……。B．小车运动中会受到阻力，补偿的方法，可以使木板适当倾斜。C．某同学在一次实验中，得到一条记录纸带。纸带上打出的点，两端密、中间疏。出现这种情况的原因，可能是没有使木板倾斜或倾角太小。D．根据记录纸带上打出的点，求小车获得的速度的方法，是以纸带上第一点到最后一点的距离来进行计算。（3）（6分）如图a是研究小球在斜面上平抛运动的实验装置，每次将小球从弧型轨道同一位置静止释放，并逐渐改变斜面与水平地面之间的夹角θ，获得不同的射程x，最后作出了如图b所示的x－tanθ图象。则：(g=10m/s²)



由图b可知，小球在斜面顶端水平抛出时的初速度v₀＝    m/s。实验中发现θ超过60⁰后，小球将不会掉落在斜面上，则斜面的长度为      m。

题型：未知 难度：其他题型

答案

（1）甲   （2）D  （3）1   0.693

解析

试题分析:(1) 为了方便增加橡皮筯，橡皮筋从车顶的钉子上跨过,而不系上，同时，这样可以保证两边橡皮筯的两边的拉力相等；
（2）当橡皮筋伸长量按倍数增加时，功并不简单地按倍数增加，变力功一时无法确切测算．因此我们要设法回避求变力做功的具体数值，可以用一根橡皮筋做功记为W，用两根橡皮筋做功记为2W，用三根橡皮筋做功记为3W…，从而回避了直接求功的困难；小车阻力补偿的方法是平衡摩擦力；如果没有平衡摩擦力或没有使木板倾斜或倾角太小，则在小车获得的最大速度后，由于过一段距离后又被橡皮筋反拉着，导致速度减小，出现“两端密、中间疏”现象，故A、B、以C正确；本实验的目的是探究橡皮绳做的功与物体获得速度的关系．这个速度是指橡皮绳做功完毕时的速度，而不整个过程的平均速度，所以D选项是错误的．
（3）设运动时间为t、小球的初速度为v，小球做平抛运动落在斜面上，有tanθ=

，又x=vt，y=

，解得，x=

,由图可知：

=0.2，得v=1m/s；当斜面倾角θ=60°时，设斜面长度为L，有：竖直方向：Lsin60°=

，水平方向：Lcos60°=vt。解得L= 0.693m

考点

据考高分专家说，试题“）（小明和小帆同学利用如图所示的装置探究.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
