题文
某同学利用透明直尺和光电计时器来验证机械能守恒定律，实验的简易示意图下，当有不透光的物体从光电门间通过时，光电计时器就可以显示物体的挡光时间。

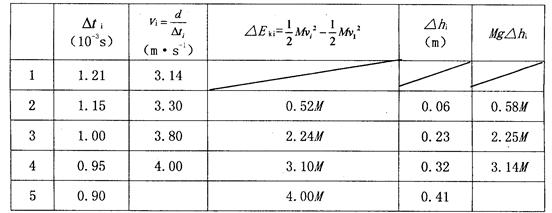

所用的西瓯XD 007光电门传感器可测得最短时间为0.01ms。将挡光效果好、宽度为d=3.8×10-3m的黑色磁带贴在透明直尺上，从一定高度由静止释放，并使其竖直通过光电门。某同学测得各段黑色磁带通过光电门的时间△ti．与图中所示的高度差△hi，并将部分数据进行了处理，结果如下表所示。(取g=9.8m／s2注：表格中M为直尺质量)
①从表格中数据可知，直尺上磁带通过光电门的瞬时速度是利用
求出的，请你简要分析该同学这样做的理由是： ．
②请将表格中数据填写完整．
③通过实验得出的结论是：
④根据该实验请你判断下列△Ek一△h图象中正确的是
题型：未知 难度：其他题型
答案
（1）极短时间内平均速度近似等于瞬时速度 （2）4.22 4.02M
（3）在误差范围内势能减少量等于动能的增加量 ． （4）C
解析
（1）直尺磁条通过光电门的时间极短，此时平均速度非常接近瞬时速度，即用平均速度代替瞬时速度；（2）即
，
。（3）从表格数据可知，在允许误差存在的范围内，有动能变化与重力势能变化相等。（4）据动能变化与重力势能变化关系，即：
，则动能变化与高度变化成正比，则选项C正确。
考点
据考高分专家说，试题“某同学利用透明直尺和光电计时器来验证机械.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
