题文

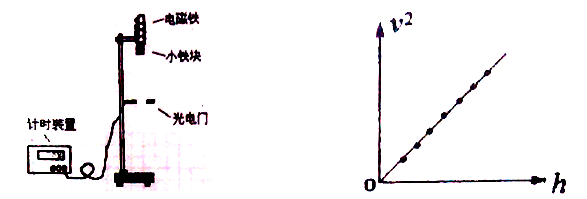

为探究物体在下落过程中机械能是否守恒，某同学采用实验装置如下左图所示。
（1）其设计方案如下：让质量为m的铁块从开始端自由下落，开始端至光电门的高度差为h，则此过程中小铁块的重力势能的减少量为 ；测出小铁块通过光电门时的速度为v，则此过程小铁块动能的增加量为 ；比较两个量之间的关系就可得出此过程中机械能是否守恒，（已知当地重力加速度大小为g）
（2）具体操作步骤如下：
A．用天平测定小铁块的质量
B．用游标卡尺测出立方体小铁块的边长d；
C．用刻度尺测山电磁铁下端到光电门的距离h（h»d）；
D．电磁铁先通电（电源末画出），让小铁块吸在开始端；
E．断开电源，让小铁块自由下落；
F．计时装置记录小铁块经过光电门所用时间为t，计算出相应速度v；
G．改变光电门的位置，从复C、D、E、F等步骤，得到七组（
，
）数据：
H．将七组数据据在v2-h坐标系中找到对应的坐标点，拟台得到如上右图所示直线，
上述操作中有一步骤可以省略，你认为是 【填步骤前的字母）；写出计算小铁块经过光电门的速度表达式v= ．
（3）若v2-h图线满足条件_______ _______ __，则可判断小铁块在下落过程中机械能守恒．
题型：未知 难度：其他题型
答案
（1）mgh
（2）A
（3）直线斜率的值与2g在误差允许范围内相等
解析
（1）根据 重力做功与重力势能变化量之间的关系，该过程重力做功为mgh，所以重力势能减少mgh；速度从零变化到v，所以动能的增加为
；（2）本实验是看减少的重力势能mgh与增加的动能
是否相等来判断机械能是否守恒，两表达式中都含义质量m，所以小铁块的质量不需要测量，故选A；
小铁块边长为d，通过光电门的时间t，所以
是铁块经过光电门的平均速度，因时间很短，该平均速度近视为小铁块通过光电门的瞬时速度；（3）若v2-h图线的斜率等于2g，则
，可得：
，则可判断小铁块在下落过程中满足机械能守恒。
考点
据考高分专家说，试题“为探究物体在下落过程中机械能是否守恒，某.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
