题文
(8分）用图甲所示的实验装置做“探究加速度与力、质量的关系”实验。
小车放在木板上，小车前端系一条细绳，绳的一端跨过定滑轮挂一个小盘，盘中可放重物，在实验中认为小盘和重物所受的重力等于小车做匀加速运动的力。
(1)实验中把木板一侧垫高的目的是____________________，为达到上述目的需调节木板倾斜度，使小车在不受牵引时能拖动纸带沿木板做_______________________运动。
(2）在探究加速度与力的关系时，图乙为某次实验中打出的纸带，打点计时器的电源频率为50Hz，则加速度a=______________________m/s2

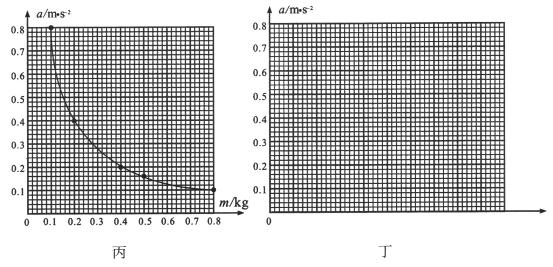

(3）在探究加速度与质量的关系时，某同学把实验得到的几组数据描点并画出如图丙所示曲线。为了更直观描述物体的加速度跟其质量的关系，请你根据图丙数据在图丁中建立合理坐标，并描点画线。
题型：未知 难度：其他题型
答案
（1）补偿打点计时器对小车的阻力及其他阻力（答“平衡阻力”等也正确）（1分）、匀速直线（1分）；（2）0.79（2分）；（3）如下图所示（4分）
解析
（1）由于小车下滑时一定受到木板对它的摩擦力的作用，要使小盘和重物所受的重力等于小车做匀加速运动的力，就必须利用小车的重力将这个摩擦力平衡掉，故把木板一侧垫高；只有当小车在不受到牵引力时在木板上做匀速直线运动，就说明小车的重力将小车受到的摩擦力平衡掉了；
（2）由纸带上的信息可知，(2.63－1.05)×0.01m=2a(5T)2，将T=0.02s代入解之得，加速度a=0.79m/s2；
（3）由丙图可知，a与m的图像关系大致是双曲线的样子，可能成反比例，为了更确定其关系，我们不妨做一下a与1/m的图像，如果其图像是一条过原点的直线，则a与m一定成正比，设计的图像如图所示。
考点
据考高分专家说，试题“(8分）用图甲所示的实验装置做“探究加速.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
