“探究加速度与力、质量的关系”的实验装置如图甲所示．某同学在平衡小车与桌面之间摩擦力的过程中，打出了一条纸带如图乙所示．计时器打点的周期为T．从

题文

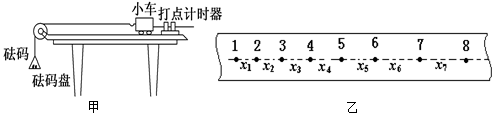

（10分）“探究加速度与力、质量的关系”的实验装置如图甲所示．



（1）某同学在平衡小车与桌面之间摩擦力的过程中，打出了一条纸带如图乙所示．计时器打点的周期为T．从比较清晰的点起，每5个点取一个计数点，标上1、2、3、4、5、6、7、8，测量并计算出的相邻计数点之间的距离如下表：

x₁
x₂
x₃
x₄
x₅
x₆
x₇
距离(cm)
3.52
3.68
3. 83
3.91
4.16
4.32
4.47
该同学分析数据后发现有一距离计算错了，这段距离是        （填符号）．该同学剔除该数据后，利用其它6个数据正确计算出了加速度．该同学计算加速度的表达式为

          ．
（2）平衡摩擦力后，将5个相同的砝码都放在小车上．挂上砝码盘，然后每次从小车上取一个砝码添加到砝码盘中，测量小车的加速度．小车的加速度a与砝码盘中砝码总重力 F的实验数据如下表：
砝码盘中砝码总重力F(N)
0.196
0.392
0.588
0.784
0.980
加速度a(m·s^－2)
0.69
1.18
1.66
2.18
2.70
①请根据实验数据在下图中作出a－F的关系图象．



②该实验的研究对象是     ，根据提供的实验数据作出的a－F图线不通过原点，对照本实验提供数据，分析主要原因是     ．

题型：未知 难度：其他题型

答案

（1）x₄               （2分）

   （2分）
（2）①a－F图象如图所示  （2分）



②小车、砝码盘和砝码组成的系统（2分）  未计入砝码盘的重力         （2分）

解析

（1）因小车做匀变速运动，根据匀变速直线运动的推论

，可判断，x₄计算错误；根据匀变速运动的规律可得：

，

，

，联立得：

；(2) ①描点作图，如图所示 ②从小车上取下砝码放在砝码盘里，小车、砝码盘和砝码组成的系统的质量保持不变，所以研究对象为小车、砝码盘和砝码组成的系统；由图知力F等于零时，加速度不为零，故是因为未计入砝码盘的重力

考点

据考高分专家说，试题“（10分）“探究加速度与力、质量的关系”.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
