(18分)(1)在利用如图甲所示的装置测量木块与长木板间的动摩擦因数的实验中①以下提供的器材中不需要的是_________，还需要的器材是__________·

题文

(18分)
(1)在利用如图甲所示的装置测量木块与长木板间的动摩擦因数的实验中
①以下提供的器材中不需要的是_________，还需要的器材是__________·
打点计时器、纸带、复写纸、木块、长木板、立柱、50Hz低压交流电源、导线、天平．



②若图甲中立柱的高度是木板长度的一半，接通电源，得到如图乙所示的纸带．则木块下滑的加速度为__________m／s²，木块与长木板间的动摩擦因数为____________．(g取10m／s²，所有计算结果均保留两位有效数字)．由于存在系统误差，动摩擦因数的测量值比真实值__________（填偏大或偏小)．
(2)某探究小组要描绘一个标有“4V，1W”的小灯泡的R～U曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：A．电压表V(量程5V，内阻约为5

)B．直流电源E(电动势4．5V，内阻不计)C．电流表A₁(量程150mA，内阻约为2

)D．电流表A₂(量程300mA，内阻约为1

)E．滑动变阻器R₁(阻值0~l0

)               F．滑动变阻器R₂(阻值0~200

)
①实验中要求小灯泡电压从零逐渐增大到额定电压，测量误差尽可能小且方便调节，电 流表应选用____________，滑动变阻器应选用___________(填写仪器符号)．请画出该实验的电路图．

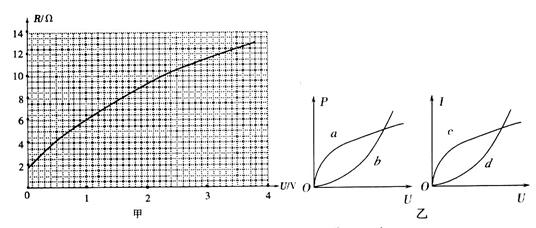

②根据实验数据，计算并描绘出了R—U的图像，如甲图所示．由图像可知，当所加电压为3．0V时，小灯泡实际消耗的电功率为_________W(计算结果保留两位有效数字)．
③小灯泡的P—U图像及I—U图像如图乙所示．则小灯泡的电功率P随电压U变化的图像是___________；伏安特性曲线是____________．(填“a”、“b”、“c”、“d”)

题型：未知 难度：其他题型

答案

⑴ ①天平，刻度尺  ② 2.0；0.35；偏大  ⑵ ① A₂ ；R₁② 0.78 ③ b; c

解析

⑴ ①设斜面的倾角是θ，由题意知：sinθ=

，
cosθ=

。对木块，由牛顿第二定律得：mgsinθ-μmgcosθ=ma，解得：μ=

，要测动摩擦因数，需要测出：斜面的高度h、斜面长度L、木块的加速度a。测斜面高度与长度需要刻度尺，测加速度需要：
打点计时器、纸带、复写纸、木块、长木板、立柱、50Hz低压交流电源、导线，
因此不需要的器材是：天平，还需要的器材是：刻度尺；
②由图乙所示纸带可知，计数点间的时间间隔t=0.02s×2=0.04s，由匀变速运动的推论：△x=at²可得：加速度：a=

＝2.0m/s²
由题意知， h=

 ，L=2h，则动摩擦因数：μ=

≈0.35，木块运动时，由于纸带与打点计时器间存在摩擦，所测加速度偏小，动摩擦因数的测量值大于真实值；
⑵ ① 待测小灯泡为“4V，1W”，故其额定电流I=

=0.25A，电流表只能选择A₂；要描绘小灯珠R_L的R～U曲线，故电压要从0开始连续可调，故滑动变阻器采用分压接法，而分压接法时滑动变阻器的阻值越小越便于调节，故选R₁。小灯泡的内阻R=

=16Ω＜

，被测电阻为小电阻，电流表应该采用外接法，描绘灯泡伏安特性曲线，电压与电流应从零开始变化，滑动变阻器应采用分压接法，实验电路图如图所示．



② 当电压为3V时，由图可知小灯泡的电阻为11.5Ω，故此时小灯泡消耗的实际功率P=

≈0.78W；
③ 根据P=UI可知I=

，即P-U图象的斜率为电流I，R-U图象的斜率的倒数为I，由甲图可知随电压的增大通过小灯泡的电流越大，b正确；
I－U图像的斜率为电阻的倒数，由甲图可知随电压的增大导体的电阻增大，I-U图象的斜率随电压的增大而减小，c正确。

考点

据考高分专家说，试题“(18分)(1)在利用如图甲所示的装置测.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
