题文

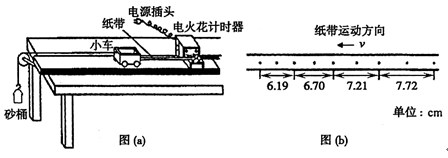

（8分）某同学设计了一个探究加速度a与物体所受合力F及质量m关系的实验，图（a）为实验装置简图。（交流电的频率为50Hz）
①图（b）为某次实验得到的纸带，根据纸带可求出小车的加速度大小为 m/s2。（保留二位有效数字）
②为了用细线的拉力表示小车受到的合外力，实验操作时必须首先_________________.
③下列做法正确的是 （填字母代号）
A．调节滑轮的高度，使牵引木块的细绳与长木板保持平行
B．在调节木板倾斜度平衡木块受到的滑动摩擦力时，将装有砝码的砝码桶通过定滑轮拴木块上
C．实验时，先放开木块再接通打点计时器的电源
D．通过增减木块上的砝码改变质量时，不需要重新调节木板倾斜度
④在实验过程中改变砝码盘中砝码的数量，多次重复测量，在某次实验中根据测得的多组数据可画出a—F关系图线（如图所示）. 此图线的AB段明显偏离直线，造成此误差的主要原因是（ ）
A．小车与轨道之间存在摩擦 B．导轨保持了水平状态
C．砝码盘和砝码的总质量太大 D．所用小车的质量太大
题型：未知 难度：其他题型
答案
① 3.2 ，②平衡小车的摩擦力 ，③AD ④C
解析
①相邻的计数点之间的时间间隔为0.04s，根据运动学公式得：△x=at2，a=
=3.2m/s2
②为了用细线的拉力表示小车受到的合外力，实验操作时必须首先平衡摩擦力．该操作受否成功判断的依据是：如果小车不挂砂桶时在木板上做匀速直线运动，则恰好平衡摩擦力．
④ 设小车的质量为M，沙筒质量为m，设绳子上拉力为F，以整体为研究对象有mg=（m+M）a 解得a=
以M为研究对象有绳子的拉力F=Ma=
，显然要有F=mg必有M＞＞m，即只有M＞＞m时才可以认为绳对小车的拉力大小等于沙筒的重力．此图线的AB段明显偏离直线，造成此误差的主要原因是不满足M＞＞m
考点
据考高分专家说，试题“（8分）某同学设计了一个探究加速度a与物.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
