用如图实验装置验证m 1、m 2组成的系统机械能守恒。m 2从高处由静止开始下落，m 1上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械

题文

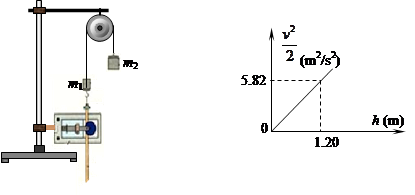

（8分）用如图实验装置验证m ₁、m ₂组成的系统机械能守恒。m ₂从高处由静止开始下落，m ₁上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律。下图给出的是实验中获取的一条纸带：0是打下的第一个点，每相邻两计数点间还有4个打下的点（图中未标出），计数点间的距离如图所示。已知m ₁=" 50g" 、m ₂ ="150g" ，则（计算结果保留两位有效数字）



①在纸带上打下记数点5时的速度v=     m/s；
②在记数点0～5过程中系统动能的增量△E_k=     J.为了简化计算,设g =10m/s²,则系统势能的减少量△E_P =      J；
③在本实验中,若某同学作出了

图像,如下图，h为从起点量起的长度,则据此得到当地的重力加速度g =         m/s²。

题型：未知 难度：其他题型

答案

①2.4   ②0.58  0.60 ③9.7 （每空2分）

解析

①打第5个计数点时速度等于4、6两计数点间平均速度，v₅=


②记数点0～5过程中系统动能的增量△E_K =

=

，系统势能的减少量△E_P =（m₂-m₁）gh=(150-50)×10^-3×10×（38.40+21.60）×10^-2="0.60J" ③由

得

，故图象的斜率即为

，

=

=4.85，代入数据解得g=

m/s²

考点

据考高分专家说，试题“（8分）用如图实验装置验证m 1、m 2.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
