某实验小组的同学欲“探究小车动能变化与合外力对它所做功的关系”，在实验室设计了一套如图甲所示的装置，图中A为小车，B打点计时器，C为弹簧测力计，P为小桶

题文

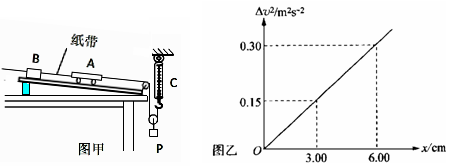

（9分）某实验小组的同学欲“探究小车动能变化与合外力对它所做功的关系”，在实验室设计了一套如图甲所示的装置，图中A为小车，B打点计时器，C为弹簧测力计，P为小桶（内有沙子），一端带有定滑轮的足够长的木板水平放置，不计绳与滑轮的摩擦．实验时，把长木板不带滑轮的一端垫起适当的高度，以平衡摩擦力，先接通电源再松开小车，打点计时器在纸带上打下一系列点．



（1）该同学在一条比较理想的纸带上，从点迹清楚的某点开始记为零点，顺次选取一系列点，分别测量这些点到零点之间的距离x，计算出它们与零点之间的速度平方差△v²=v²－v₀²，弹簧秤的读数为F，小车的质量为m，然后建立△v²—x坐标系，通过描点法得到的图像是一条过原点的直线，如图乙所示，则这条直线的斜率的意义为___________．（填写表达式）
（2）若测出小车质量为0.4 kg，结合图像可求得小车所受合外力的大小为__________N．
（3） 本实验中是否必须满足小桶（含内部沙子）的质量远小于小车的质量 （填“是”或“否”）

题型：未知 难度：其他题型

答案

（1）

 （2）1 （3）否

解析

根据

可以知道图像斜率表示2倍加速度大小，根据牛顿第二定律，亦即表示

，若小车质量为0.4 kg，结合图像可知有：

,F=1N,小车所受的合力可以知道其准确数值，不需要取近似值，所以对小桶质量和小车质量关系没有要求。

考点

据考高分专家说，试题“（9分）某实验小组的同学欲“探究小车动能.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
