（1）有一只标值为“2.5 V，×W” 的小灯泡，其额定功率的标值已模糊不清．某同学想通过描绘灯丝伏安特性曲线来测定该灯泡的额定功率．

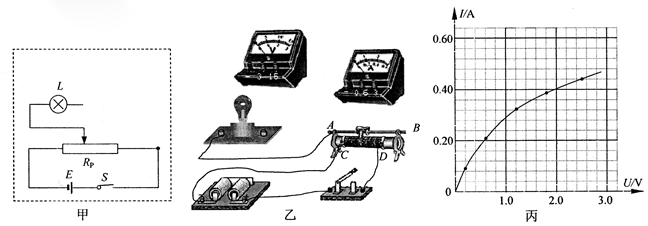

①已知小灯泡的灯丝电阻约为5 Ω，请先在图甲中补全用伏安法测量灯丝电阻的电路图，再选择电流表（0~0.6A；0~3A）、电压表（0~3V；0~15V）的合适量程，并按图甲连接方式将图乙中的实物连成完整的电路．
②开关S闭合之前，将图乙中滑动变阻器的滑片应置于 (选填“A端”、“B端”或“AB正中间”)
③该同学通过实验作出的灯丝伏安特性曲线如上图丙所示，则小灯泡的额定功率为 W。
（2）如下图甲所示，一端带有定滑轮的水平放置的长木板上固定有A、B两个光电门，与通过定滑轮的轻质细绳相连的轻质测力计能显示小车所受的拉力。
①在探究“合外力一定，加速度与质量的关系”时，如果不计空气阻力及一切摩擦，要使测力计的示数等于小车所受的合外力，操作中必须保持小车与定滑轮间的细绳 。某同学在实验中得到的几组数据如下表所示，为了更直观地描述物体的加速度跟其质量的关系，请你根据他的数据在乙图的坐标系中画出a-
图象。
②如丙图所示，将长木板的左端抬高，小车遮光片装在右侧，使小车从靠近光电门A处由静止开始运动，读出测力计的示数F及小车在两光电门之间的运动时间t，改变木板倾角，测得多组数据，据此数据得到的F—
的图线如图丁所示。实验中测得两光电门的距离L＝1.0m，砂和砂桶的总质量m1=0.5kg，则图线的斜率为 （要写上相应的单位）；若小车与长木板间的摩擦不能忽略，则测得的图线斜率将 （选填“变大”、 “变小”或“不变”）
题型：未知 难度：其他题型
答案
（1）① 如下图所示（4分，甲、乙图各2分）
②B端（2分） ③1.1（2分，答案在1.0～1.2之间的均给这2分）
（2）①与长木板平行（2分） 如答图所示（3分）
②1.0 kg·m（3分，其中数值2分，单位1分 写成1 kg·m的也给这3分）；不变（2分）
解析
(1)因为小灯泡的电阻和电流表的电阻更接近，所以电流表应选择外接法，电路图和实物连接如图所示，开关S闭合之前，应该使负载分压最小，将图乙中滑动变阻器的滑片应置于最右端B，从图中可以看出当电压为2.5v时，电流约为0.44A，功率为1.1W.
(2) 要使测力计的示数等于小车所受的合外力，操作中需要小车除重力之外的力合力为零，还必须保持小车与定滑轮间的细绳与长木板平行，利用测量的数据先描点，再连线，如图所示；
对小车有：
，对沙桶有：
联立可得
，所以斜率K="2ml=1.0" kg·m
若小车与长木板间的摩擦不能忽略，则测得的图线斜率将不变。
考点
据考高分专家说，试题“（1）有一只标值为“2.5 V，×W” .....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
