对某导电元件(圆柱状)进行研究，图甲是说明书中给出的伏安特性曲线。(1) 用多用电表的欧姆挡试测元件在常温下的电阻，把选择开关调到“×10”欧姆档，测量操作步骤

题文

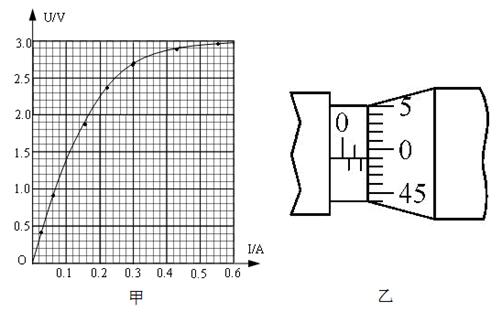

对某导电元件(圆柱状)进行研究，图甲是说明书中给出的伏安特性曲线。



(1) 用多用电表的欧姆挡试测元件在常温下的电阻，把选择开关调到“×10”欧姆档，测量操作步骤正确，发现表头指针偏转的角度过大，应换为      欧姆档。
(2) 可由U

I图线得到各状态下元件的电阻值R，为了进一步研究该材料电阻率，需要测量元件的长度和截面直径。如图乙所示，用螺旋测微器测得的直径读数为        mm。
(3) 实验室中提供以下器材:
A. 电压表V(量程为0—3V,内阻约5kΩ)
B. 电流表A(量程为0—0.6 A,内阻约0.1Ω)
C. 滑动变阻器R₁(0—10Ω,额定电流1.5A)
D. 滑动变阻器R₂(0—1000Ω,额定电流0.5A)
E. 直流电源E(电动势3V,内阻为1Ω)
F. 开关S一个、导线若干
设计一个电路，验证该元件的伏安特性曲线是否和说明书中所给的一致，则滑动变阻器应选择        (填序号)；试在图丙方框中画出实验电路图。



（4）把该导电元件直接连在此直流电源上，该导电元件消耗的电功率为      W。（结果保留两位有效数字）

题型：未知 难度：其他题型

答案

（1）×1 （1分）   （2） 1.990  (2分)   （3）C （2分）



（2分）(电路图中要标明各元件符号，否则扣1分)
(4)  0.81 （误差在0．02范围内均可得分）（2分）

解析

（1）欧姆表指针偏角过大，说明倍率选大了，应该选择倍率较小的档，故为

档；（2）固定部分读数为1.5mm，可动部分读数为：

，总的读数为：1.990mm；（3）从图中可知，该电阻的较大电阻约为：

，所以为了减小实验误差，最好用滑动变阻器C；（4）当该电阻与直流电源直接相接，作一条路端电压与电阻关系图线，该图线斜率等于电源内阻，即：

，两条图线的交点为该电阻在这个电源中的实际工作状态，电压为2.7v，电流为0.3A，电阻实际功率为：0.81w。

考点

据考高分专家说，试题“对某导电元件(圆柱状)进行研究，图甲是说.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
