题文

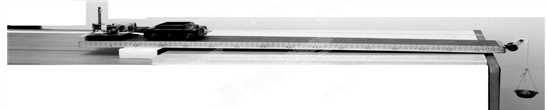

（10分）利用下图装置可以做力学中的许多实验，（1）以下说法正确的是______。
A．用此装置“研究匀变速直线运动”时，必须设法消除小车和木板间的摩擦阻力的影响
B．用此装置“探究加速度a与力F的关系” 每次改变砝码及砝码盘总质量之后，不需要重新平衡摩擦力
C．在用此装置“探究加速度a与力F的关系”时，应使小盘和盘内砝码的总质量远小于小车的质量
D．用此装置探究“探究功与速度变化的关系”实验时，不需要平衡小车运动中所受摩擦力的影响。
（2）本装置中要用到打点计时器，如图所示为实验室常用的两种计时器，其中甲装置用的电源要求是 。
A．交流220V B．直流220V C．交流4—6V D．直流4—6V
（3）在利用此装置“探究加速度a与力F的关系”时，实验中按规范操作打出的一条纸带的一部分如下图。已知打点计时器接在频率为50Hz的交流电源上，则此次实验中打点计时器打下A 点时小车的瞬时速度为
m/s。（结果保留2位有效数字）
题型：未知 难度：其他题型
答案
（1）BC（2）A（3）(0.62-0.63)m/s
解析
（1）用此装置“研究匀变速直线运动”时，没必要消除小车和木板间的摩擦阻力的影响，选项A 错误；用此装置“探究加速度a与力F的关系” 每次改变砝码及砝码盘总质量之后，不需要重新平衡摩擦力，选项B正确；在用此装置“探究加速度a与力F的关系”时，应使小盘和盘内砝码的总质量远小于小车的质量，这样才可认为细绳对小车的拉力等于盘和盘内砝码的重力，选项C 正确；用此装置探究“探究功与速度变化的关系”实验时，必须平衡小车运动中所受摩擦力的影响，这样才能认为小车所受的合外力的功就等于橡皮条对小车做的功，选项D 错误。（2）甲是电火花计时器，可直接接220V交流电源，故选A ；（3）打点计时器打下A 点时小车的瞬时速度为
考点
据考高分专家说，试题“（10分）利用下图装置可以做力学中的许多.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
