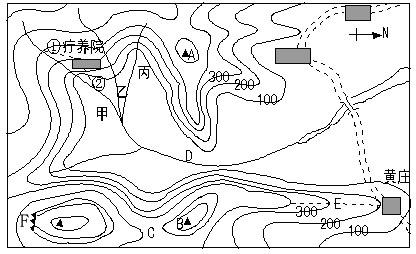

下列“比例尺为十万分之一的地形图”，回答问题。（共9分）
小题1:图示区域的最高点海拔约在 米以上。
小题2:字母C表示的地形是 ， 字母 E表示的地形是 。
小题3:图中有一处陡崖，请用“F”标注其所在位置。
小题4:图中所绘乙、丙两条支流，其中只有一条是正确的，你认为是哪一条？为什么？
。
小题5:若将小河甲的水引向疗养院，图中两条可规划的路线①和②，其中比较合理的是 ，
原因是 。
小题6:量算图中两座山顶“A”和“B”之间的实地距离是 千米。
题型：未知 难度：其他题型
答案
小题1:800（1分）
小题2:鞍部 山脊 （2分）
小题3:
小题4:丙 丙处等高线凸出部分指向高处，表示河谷（2分）
小题5:① 地势由高而低，河水顺流而下 （2分）
小题6:4.5（1分）
解析
小题1:图中等高距为100米，最高处位于陡崖附近的山顶，根据等高线的分布，山顶海拔大于800米，小于900米。
小题2:C处位于两个闭合等高线山顶之间，为鞍部；E处等高线往低处凸，为山脊。
小题3:陡崖位于等高线相交处，图中左侧下方为等高线相交处，该处为陡崖。
小题4:河流应该发育为山谷处，山谷处海拔低，水往低处流。丙处等高线往高处凸，为山谷，所以丙处绘制正确。
小题5:水由高处往低处流，修建的引水线应该从高处。同时高处为河流上游，水质较好。
小题6:图中比例尺为十万分之一，表示图示1cm代表实际距离100000cm。图上距离大约为4.5cm所以实地距离为4.5km。
点评：等高线的分布可以反映地表形态。闭合等高线中间高四周低为山顶，中间低四周高为盆地；等高线弯曲可以利用口诀“凸高为低，凸低为高”帮助记忆山谷和山脊。凸低为山脊，为分水岭，凸高为山谷，可能发育有河流，河流流向低处；等高线相交处的地形为陡崖；等高线密集反映坡度较大，河流流速较快。
考点
据考高分专家说，试题“下列“比例尺为十万分之一的地形图”，回答.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
