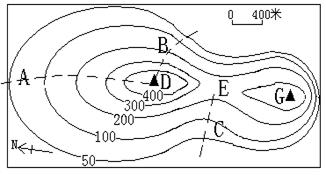

读“等高线地形图”完成有关要求。（10分）
（1）写出山体各部位名称：（3分）
C_____________ ，D___________ _，E_____________
（2）现有A、B两条路线到D山顶，路线______ （1分）爬山比较容
易，因为__________________ 。 （2分）。
（3）根据图中的指向标判断D山在G山的_________ __（1分）方向。
（4）已知D、G两山的图上距离为3厘米，那么D、G两山的实地距离为______（1分）米。
（5）如果在图中C处有一条河流，河流大致的流向是_____________ (自西向东或自东向西)（2分）
题型：未知 难度：其他题型
答案
（1）山谷（1分） 山顶（1分） 鞍部（1分）
（2）A (1分 ) A处等高线稀疏说明坡缓 （2分）
（3）北（1分） （4）1200米 （1分） （5）自东向西（2分）
解析
本题考查等高线地形图的综合分析。（1）图示C处等高线凸高为低，判断为山谷；D处等高线闭合，中间海拔高于四周，表示山峰；E处位于两山峰之间，为鞍部。（2）图示A线经过的线路，等高线较稀疏，表示坡度较平缓；（3）注意利用指向标判断方位。（4）图示比例尺为1cm表示实际距离400米，故图上距离3cm表示实际距离1200米。（5）河流自高处流向低处，结合指向标判断河流的流向。
考点
据考高分专家说，试题“读“等高线地形图”完成有关要求。（10分.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
