题文
读图，完成下列要求：
（1）在图中标注出该区域的最高点（以H表示），该点海拔约 米。（2分）
（2）在地形图下的网格中，画出沿AB线的地形剖面图。（4分）
（3）在剖面图上标出M、N两点，将地形分成3类，分别实行封山育林、经济林种植和适度规模的农业种植。对你的地形划分和土地利用方案加以简要说明。（8分）
（4）在图示区域内，拟修建一个小型水库。从地形特点考虑，选择水坝的最佳位置，用“//”标注出，并说明理由。（6分）
题型：未知 难度：其他题型
答案

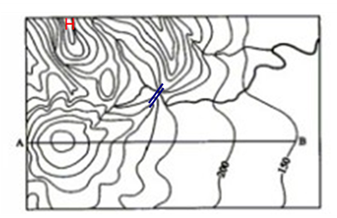

（1）该区域的最高点如下图所示 600-649
（2）垂直坐标标注正确、剖面线正确。地形剖面图见下图：
（3） M、N点的海拔分别为350米和250米。就坡面线所在的山坡看，高于M的坡度较陡，应该实行封山育林。在MN之间的山坡，坡度中等，不宜开垦，但是可以适度发展果树种植。低于N的山前地带，地势较陡缓，可以适度发展种植业。
（4）水库最好选择在有较大集水面积的盆地地形区，坝址选择在两山脊相对的峡谷地带，即节省投资，又保证了足够的库容。
解析
第（1）题，解答本题的关键是根据等高线变化趋势来判断该区域的最高点，如下图所示，该点海拔约600-649米。
第（2）题，本题考查画地形剖面图的步骤。沿AB线的地形剖面图如下图所示：
第（3）题，根据地形坡度，将地形分成3类，分别实行封山育林、经济林种植和适度规模的农业种植。如上图所示：M、N点的海拔分别为350米和250米，就剖面线所在的山坡看，高于M的坡度较陡，应该实行封山育林。在MN之间的山坡，坡度中等，不宜开垦，但是可以适度发展果树种植。低于N的山前地带，地势较平缓，可以适度发展种植业。
第（4）题，本题考查水坝的最佳位置。水库坝址的选择：一般选在峡谷处，且考虑水库库址应选在河谷、山谷地区“口袋形”洼地处(水平距离窄，垂直落差大) ；峡谷上游要有蓄水库区。如上图所示。
点评：本题难度较大，解答本题的关键是熟练掌握地形图的判读技巧。
【知识小结】地形剖面图
（1）判读方法：
①识别地形剖面图的水平、垂直比例大小；
②根据题目条件和图像形态或区域位置信息，判断经纬度位置；
③与相关的分布图、特征示意图的知识进行联系，分析作答。
（2）作用：由等高线地形图为基础转绘而成的，能更直观地表示地面上沿某一方向地势的起伏和坡度的陡缓。
（3）作法：①画好平面直角坐标系，横坐标表示水平比例尺，纵坐标表示垂直比例尺（水平比例尺要小于垂直比例尺）。②从等高线图上找出剖面线与每条等高线相交的各点，按将要求将各点转绘到相应的高度位置上。③用光滑的曲线将各点连成线，即得到该剖面线上的地形剖面图。
（4）要求掌握的重要剖面图：各大洲的地形剖面图、中国地势三级阶梯地形剖面图、我国西部沿87°30´E的地形剖面图、美国地形剖面图、沿0°纬线所作的非洲地形剖面图、沿南纬30°大陆附近地形剖面图、死海地区地形剖面图。
考点
据考高分专家说，试题“读图，完成下列要求：（1）在图中标注出该.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
