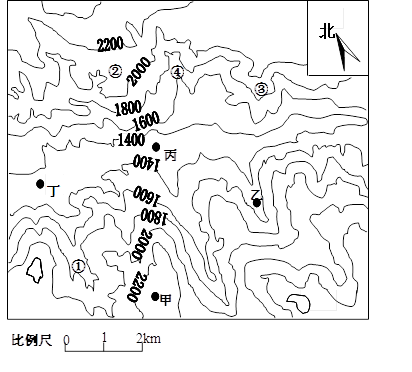

读“等高线地形图”回答下列各题。
小题1:图中①、②、③、④位于谷地的有A．①B．②C．③D．④小题2:下列叙述正确的有A．在甲处可见乙、丙、丁三处的地物B．该地区地形破碎、沟谷发育C．丙地位于甲地的正北方向D．该地区最高地点海拔不超过2800米
题型：未知 难度：其他题型
答案
小题1:AD
小题2:BD
解析
小题1:此题考查小区域等高线地形图的判读，需掌握山谷、山脊、鞍部、陡崖、山顶、谷地或盆地的地形特征。谷地一般等高线凸向高处，如作谷地等高线的切线，则等高线中间低两侧高；山脊等高线凸向低处，如果作山脊处等高线的切线，则等高线中间高两侧低；鞍部为两山顶之间比较平缓的交界处；陡崖为多条等高线的汇集处；山顶为等高线最高处，四周等高线闭合，且均低于山顶；谷地或盆地四周等高线闭合，且均比中心地区高的区域。从图中可知①④等高线凸向高处为山谷，②③等高线凸向低处为山脊。
小题2:此题考查等高线，包括通视问题、地形与方向判别、海拔高度等，解决此类试题需掌握等高线的判读相关知识。在甲处看不到乙处地物，因为在甲乙之间有一个山脊横亘其间；从图中等高线分布状况可以看出该地地形破碎、沟谷发育；根据图中指向标可以看出丙地位于甲地的东北方向；从图中等高线分布状况可以推出该地区最高地点位于图中的右下角附近地区，海拔高度在2600-2800米之间，但不超过2800米。
考点
据考高分专家说，试题“读“等高线地形图”回答下列各题。 小题1.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
