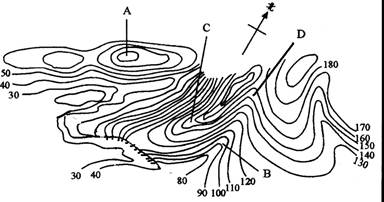

下图为我国东南某地等高线地形图，读图完成下列各题。
小题1:下列说法正确的是（ ）
A．该地为典型的低山丘陵地形 B．A处可通视B、C、D三处
C．B．D间最大高差为70米 D．A处位于D处的西南方向
小题2:下列做法较合适的是（ ）A．图中断崖顶处设立惊险蹦极B．在崖底看飞流瀑布C．在D处设立森林火情瞭望点 D．秋季可去该地采摘苹果
题型：未知 难度：其他题型
答案
小题1:D
小题2:A
解析
小题1:此题考查小区域等高线地形图的判读，解决此类试题需掌握等高线的相关基础知识，并能灵活运用。据图中等高线数据和变化趋势可知，该图海拔最高处也不超过200m，故该地以平原为主。据图中等高线的弯曲方向可知，C处等高线凸向低处，为山脊，B、D处等高线凸向高处，为山谷，故C阻挡了A与B、D之间的视线，不能通视。B点的高度在90－100m之间,D在150－160m之间，故BD高差在50－70m之间，但不可能达到70m。由于图中有指向标，故根据指向标可以看出，A处位于D处的西南方向。
小题2:图中断崖处相对高度较大，在顶处设立蹦极可以体验惊险之感。由于陡崖处多条等高线凸向低处，故该处为山脊部位，不可能形成瀑布，则在崖底也看不到飞流瀑布。D处位于山谷中，其左侧有C所在的山脊和高达180m的山头阻挡了D到山头左侧的视线，故不宜在D处设立森林火情瞭望点。在我国东南部地区以亚热带为主，水果以柑橘为主，苹果是我国北方地区的水果产品，故秋季不可以去该地采摘苹果。
考点
据考高分专家说，试题“下图为我国东南某地等高线地形图，读图完成.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
