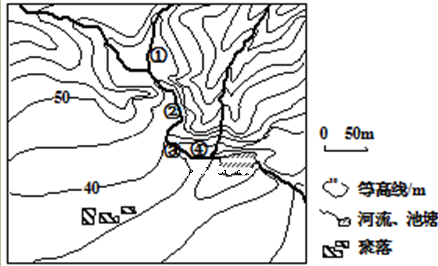

读下图，完成下列各题。
小题1:图示区域内最大高差可能为A．50mB．55mC．60mD．65m小题2:图中①②③④附近河水流速最快的是A．①B．②C．③D．④小题3:在图示区域内拟建一座小型水库，设计坝高约13 m。若仅考虑地形因素，最适宜建坝处的坝顶长度约A．15mB．40mC．90mD．65m
题型：未知 难度：其他题型
答案
小题1:C
小题2:C
小题3:B
解析
小题1:读图分析，这幅图看着乱，其实不难，只要找一个数值递增的顺序，就能找到最高点、最低点的取值范围。从图中容易找到，等高距是5米，右下角是最低点，海拔20-25米。然后算一下左上角海拔约65-70米，右上角海拔不好数，可以沿50米等高线或其它清楚 的等高线转到右侧去，再向高处算一下，海拔80-85米，是最高点。然后求出高差范围是55-65米之间，最大高差只能选C，A、B、D错。
小题2:河流流速最快的地方是在坡度陡的地方，坡度陡表现在等高线图上，就是等高线密集。读图可以比较出①②③④中，③处河流穿过的等高线最密集，C对。①处是平地，等高线稀疏，A错。②处没有穿过等高线，是顺着等高线方向流动，流速慢，B错。④处是平原地区，流速慢，D错。
小题3:水库选址要找内部容量大，出口狭小的口袋型洼地，①处地形正适合，且有一个峡谷出口，是建坝的地点。根据峡谷处的等高线数值，最低点海拔40-45米，坝高13米，至少要连接到峡谷两侧55米等高线。根据图上比例尺，可知连线长度小于50米（测量准确的话能更接近正确答案数值），选项中只有B最接近。所以B对。A、C、D错。
考点
据考高分专家说，试题“读下图，完成下列各题。小题1:图示区域内.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
