题文

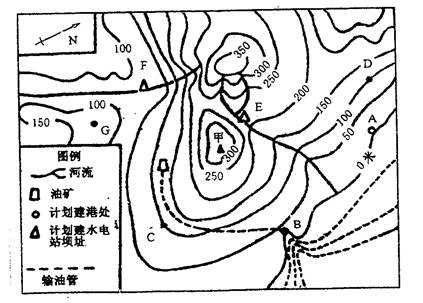

读图回答下列问题。（共9分）
(1)要在海边建油港码头，应建在A处还是B处?为什么? (3分)
。
(2)欲从油矿区向油港铺设输油管道，线路如图中虚线所示，请说明理由。(2分)
。
(3)C、D两地高程相等,从C地登上甲山顶，有什么有利和不利条件?（2分）
。
(4)B处在甲山顶的什么方向? ，D、G两地的相对高度是多少? 。（2分）
题型：未知 难度：其他题型
答案
(1)B处 （1分） ① 该处等深线密集，水深；②是小港湾，易于避风；③离油矿近，运输方便 （2分）
(2)①铺设工程简单方便；②要从高处向低处自流（2分）
(3)C处有利条件是直线路程短 不利条件是坡度陡 （2分）
(4) 东 0～50米之间（2分）
解析
（1）港口建设要考虑航行条件和停泊条件。航行条件主要考虑水深，等深线密集处，从海岸向外深度下降快，沿海的水比较深，便于船舶的航行和停泊；港湾便于船舶停泊和避风，利于建设港口；另外靠近货物地，可以减少货物运到港口的运输费用，从上述三个方面考虑油港码头适合建在B处。
（2）沿等高线修筑输油管道，可以减少铺设管道的工程量，减少工程的投资；地势由高到低铺设输油管道，可以减少输油的运输费用，铺设的理由也就主要从这两个方面说明。
（3）登山的有利条件和不利条件主要从登山的路程和登山的坡度两个方面说明。从C、D两处到山顶的距离远近，得到C处登上山顶直线距离短的有利条件，但C到山顶的等高线较密，坡度较陡对登山不利，由此得到第（3）题的答案。
（4）根据图中的指向标确定B在山顶的什么方向，图中与指向标相反的方向为南方，与南北方向垂直的左侧是西方，右侧是东方，B在右侧，所以B在山顶的东方。D点在100米等高线上，G点在100米、150米两条等高线之间，因此D、G两地的相对高度在0～50米之间。
考点
据考高分专家说，试题“读图回答下列问题。（共9分）(1)要在海.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
