读下图及材料完成下列问题：（共11分）
材料1：5月5日，阳光灿烂，东南风3～4级。小明和小畅相约到“媚尼风景区”去旅游。

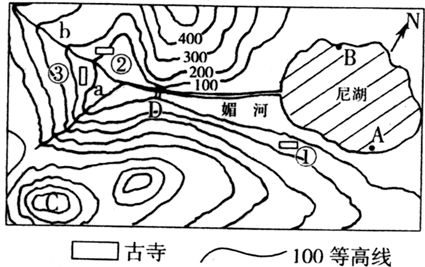

材料2：“媚尼风景区”略图。
(1)小明和小畅相约在尼湖之南的古寺汇合，这座古寺在 处。(填数码)（1分）
(2)乘船游览尼湖风光，从A到B快还是从B到A快(均直线航行)?_____________
理由是_ _____________________________________________ _____ _ 。（3分）
(3)小明和小畅想要享受“漂流探险”的乐趣，你能根据所学的地理知识向他们介绍一下在支流a和媚河上游ｂ“漂流”可能有的特点吗?
支流a______________________________________________________________ ______ _ 。
支流b
。（2分）
(4)C处的地形是 ，该处的海拔高度为 。（2分）
(5)在图中D处拟建—水坝(如图：“／／”)，选择在此建坝的原因是
，水坝建成后，三座古寺中有可能被水淹的是 。（2分）
(6)此时小明和小畅在古寺②，想去登山顶C，想知道两地的温差，能帮忙计算吗? 。（1分）
题型：未知 难度：其他题型
答案
(1)① （1分）
(2)从A到B快。（1分） 该日吹东南风，从A到B是顺风航行 (2分)
(3)支流ａ流经地区等高线密集，说明河流的落差大，水流急，漂流时速度快，更加惊险刺激。
上游b流经地区等高线较稀疏，说明河流的落差较小，水流平缓一些，漂流时速度慢一些。（2分）
(4)山顶 900多米 （2分）
(5) 原因：峡谷地段较窄，工程量小 ② （2分）
(6)大于4．8℃、小于6℃（1分）
解析
（1）根据图中指向标北的箭头，得到其相反方向为南方，得到①古寺位于尼湖的南岸。
（2）根据图中指向标北的箭头得到A在B的西北方向，B在A的东南方向，因为该日盛行东南风，因此从A到B乘船航行是顺风航行，航行的速度较快。
（3）根据等高线的疏密得到a支流河段坡度比较陡、水流比较急，漂流更加惊险刺激的特点；b支流沿途等高线比较稀疏，水流比较平缓，漂流速度比较慢。
（4）C处等高线闭合，地形是山顶或盆地。从图中a支流的流向得到C处的等高线是中间高，四周低，故C处的地形是山顶；从图中的100m等高线，根据河流的流向，得到地势升高的方向，得到C处的等高线为900米，故C处的海拔高度在900～1000米之间，即900多米。
（5）在开口盆地建坝，便于建坝和蓄水。盆地地形便于蓄水，峡谷地段建坝水平距离短，工程量小，因此水坝建在图中的D处。在图中看坝筑在100米等高线之间，②在开口盆地内，海拔高度低于100米，故建坝后将被淹没。
（6）②处的海拔在0～100米之间，山顶的海拔在900～1000米之间，其相对高度在800～1000米之间，根据对流层气温一般每上升100米降低0.6℃，得到两地的温差在4.8～6℃之间。
考点
据考高分专家说，试题“读下图及材料完成下列问题：（共11分）材.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
