题文

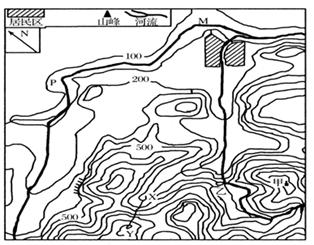

读“北半球某地等高线示意图”，回答下列问题。（10分）
(1)图中河流P－M段的大致流向为________，其________岸冲刷较严重。（2分）
(2)计算图中X与Y两点的相对高度为___________米，居民区与甲山峰之间的最大温差约为________℃。(取整数) （2分）
(3)人们计划在乙处兴建水库大坝，简述其工程建设的有利条件。（2分）
(4)根据图中等高线的分布状况，描述该区域内地形、地势分布的特点。（4分）
题型：未知 难度：其他题型
答案
(1)自西向东 南(右) (2)500 6 (3)河谷狭窄地带，有利于筑坝，工程量较小；上游河谷较宽，有较大的蓄水区域。 (4)地形：北为平原，南为山地。(或北部地区以平原为主，南部地区以山地为主。)地势：北低南高。(或北部海拔较低，地势起伏较小，南部海拔较高，地势起伏较大。)
解析
(1)河流流向与等高线凸出方向相反，注意P处100米等高线凸出方向，可判断河流流向是自西向东，再结合图中指向标可判断河流流向，此地位于北半球，受到地转偏向力的影响，由图可看出河水向右冲刷严重。
(2)从图上可以看出保护X地海拔500米，Y约1000米，所以两地相对高度为500米，居民点海拔介于100米至200米之间，山峰海拔在1000米至1100米之间，二者最大高差为1000米，最大温差为6℃。
(3)可从河谷地形影响工程量、河谷面积影响库容等方面分析。从图中看出，乙处位于河谷狭窄地带，有利于筑坝，工程量较小，上游的河谷较宽，有较大的蓄水区域，因此可以在乙处兴建水库大坝。
(4) 从等高线的分布状况，该区域北部等高线稀疏，所以为平原，南部等高线密集且大于500米，所以为山地；北部海拔较低，地势起伏较小，南部海拔较高，地势起伏较大，地势北低南高。
考点
据考高分专家说，试题“读“北半球某地等高线示意图”，回答下列问.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
