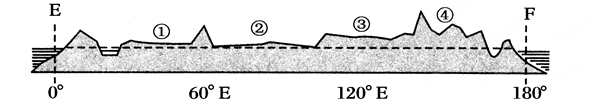

下图是沿60°N所作的地形剖面图。读图回答下列各题。
小题1:图中表示西伯利亚高原的是A．① B．② C．③ D．④小题2:主要分布在图中①地形区南部的农产品是A．向日葵 B．甜菜 C．春小麦 D．亚麻小题3:若不考虑地形等下垫面因素的影响，图中自E地到F地的最小距离大约为A．3330 km B．6660 kmC．11100 kmD．22200 km
题型：未知 难度：其他题型
答案
小题1:C
小题2:C
小题3:B
解析
小题1:读图，根据俄罗斯的地形区分布情况，60°N与60°E交界处山脉是乌拉尔山脉，山脉以西①是东欧平原，以东②是西西伯利亚平原。所以③是中西伯利亚高原，④是东西伯利亚山地。所以C对。A、B、D错。

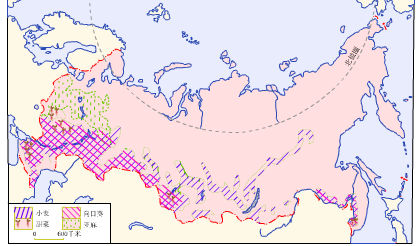

小题2:东欧平原南部的农产品是小麦，甜菜、向日葵、亚麻等，如下图。
在①地形区南部的农产品分布广的有小麦和向日葵，向日葵虽然是国花，但不是粮食作物。民以食为天，考虑到俄罗斯是世界重要的小麦生产国，俄罗斯的纬度高，农业主要分布在南部纬度较低的地区，小麦主要是春小麦。所以①地形区南部的农产品是春小麦，C对。A、B、D都不是粮食作物，错。
小题3:两点间的最小距离是过这两点且过地心的平面，在地球表面形成的大圆的劣弧的长度。读图，图中自E到F经度间隔是180°，所以过EF两点的大圆劣弧也过极点。即EF两点在两条相对的经线上，从E到极点的纬度差加上极点到F的纬度差，就是EF间的纬度间隔，纬度1°间隔距离110千米，60°纬度间隔的长度是6660千米，所以B对。A、C、D错。
考点
据考高分专家说，试题“下图是沿60°N所作的地形剖面图。读图回.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
