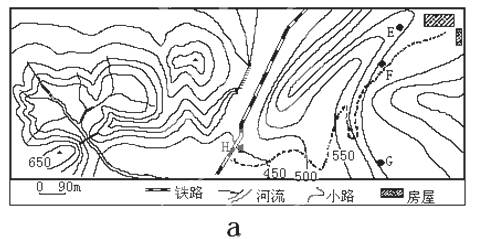

（13分）读某河流上游水库大坝的位置图和剖面图及其河流水量变化图，完成有关问题。
（1）图a中的水库大坝选择的地形条件 ，这样选择的理由是 。
（2）大坝的设计与建设需考虑的自然条件是 。
（3）按照图a的大坝设计（图距约为0.8㎝），坝长和坝高（坝顶到坝底的相对高度）分别大约是
A．90m，100m B．80m，150m C．72m，50m D．72m，100m
（4）在图b中观察，大坝上建设水电站，可利用的落差应H1．H2． H3中的 ，水轮发电机应安装的位置是（A或B）
（5）图a中判断在E．F．G三个地点中，能目测到铁路上经过H处火车车辆的是_______。理由是______________________。
题型：未知 难度：其他题型
答案
（1）峡谷（1分） 建坝工程量小，（1分） 同时上游又有较广的集水区域（1分）
（2）流域内的降水量（1分）及其季节分配状况 （1分）；河流的流量（1分）。含沙量（1分）等水文特征；坝址所在地的地质条件（1分）
（3）D（1分）
（4）H2（1分） B（1分）
（5）G（1分）因为G地到H点之间没有地形障碍，可以清晰地观察（1分）
解析
（1）水库大坝的选址条件，通常是选择口袋形洼地的出口处，一般是峡谷的谷口。因为在谷口处河道狭窄， 建坝工程量小，便于拦洪蓄水。上游是口袋形洼地，有较广的集水区域，集水量大。
（2）水库大坝的选址，首先要考虑坝址所在地的地质条件。在地质条件复杂，地壳不稳定地方不适宜修建大坝。其次要考虑流域内的降水量及其季节分配状况 ，根据降水量大小合理设计库区的蓄水面积，水库的蓄水量。河流的流量季节变化、含沙量等水文特征也影响着库区的规划、设计。
（3）读图分析，从河底到坝顶间有两条等高线，根据等高线图上的高差计算方法，可知大坝高度在50-150米之间。根据图上比例尺，可计算出图上0.8厘米实际坝长约72米，所以只能选D。
（4）读图b，可利用发电的落差，是水库最高水位与泄水区最低水位的高差。所以是H2。水轮发电机组要利用水流的冲击力发电，所以要装在水流冲击力最大的区域，A处水刚流动，还没有流快， B处水流冲击是最强的。装在B处。
（5）因为G地到H点之间等高线的疏密变化均匀，没有地形障碍，所以可以清晰地观察到火车。E、F到H之间等高线疏密变化不均，有凸坡存在，可能遮挡住视线，看不到火车。
考点
据考高分专家说，试题“（13分）读某河流上游水库大坝的位置图和.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
