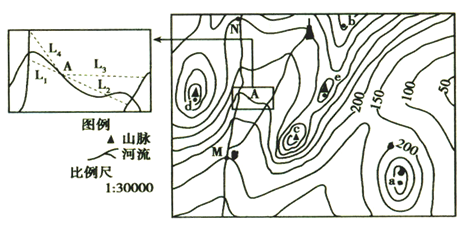

下图是“某地区等高线地形图”，某中学地理兴趣小组到该地进行了野外考察，读图回答下列问题：（8分）
（1）兴趣小组沿河谷从M点到N点进行考察，这两点之间的高差是 米。（1分）
（2）为解决用水问题，A村计划修建一条自流引水管道。在L1、L2、L3、L4四条引水路线方案中，兴趣小组认为最适宜的线路是 。试说明理由。（5分）
答：
（3）该地区拟建两个火情瞭望台，通过它们两个视野能覆盖整个区域，a、b、c、d、e中适合的两个地点是 。（2分）
题型：未知 难度：其他题型
答案
（1）200 （1分）
（2）L4 （1分） 引水路线由高到低，水能自流（2分）；距离较短，建设成本低。（2分） （L1,和L2 线从低处流向高处，不能自流； L3 线线路长于L4）
（3）a和d （2分）
解析
（1）根据等高线的数值变化规律，数值总是沿一递增或递减的顺序变化。读图，根据图中等高线数值分析，M点的海拔高度为150米，N点的海拔高度为350米，所以两点间高差是200米。
（2）修建引水路线要由高到低，水才能自流。L1、L2线路左端要抽水，不能自流。 L3也是流向海拔高处，不能自流，且线路较长。只有L4 可以引水自流，且距离较短，建设成本低。所以L4最合适。
（3）读图，如果在b、c、e 处建火情瞭望台，则a、d 处因山峰的阻挡，另一面火情难以及时发现，不合适。若在a 、d处，则没有山峰的阻挡，能观察整个地区。
考点
据考高分专家说，试题“ 下图是“某地区等高线地形图”，某中学地.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
