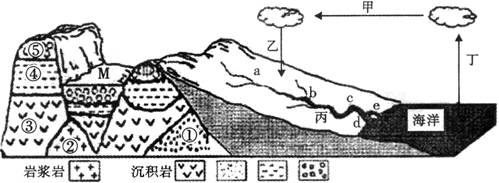

下图为北半球某区域示意图。读图回答下列问题。
小题1:下列说法正确的是A．图中地层形成的顺序为①②③④⑤B．图中褶皱和断层是同时形成的C．先形成断层，后发生②处的岩浆侵入活动D．华北平原与M地形成原因相同小题2:若图示区域河流两岸的地质条件相似，则 A．河口附近的岛屿更容易和e岸相连B．a、b、c三处适合兴建水电站的是c．处C．a河段以沉积为主，b河段以侵蚀为主 D．c河段附近地区易发生滑坡、泥石流灾害小题3:若图中所示水循环发生在亚欧大陆东部中纬度地区，则A．甲环节主要发生在春、秋两季B．黄土高原的千沟万壑与丙环节有关C．通常用环节乙数量的多少表示水资源的丰歉 D．目前人类可对丁环节施加显著影响
题型：未知 难度：其他题型
答案
小题1:C
小题2:A
小题3:B
解析
试题解析：
小题1:图中岩层形成关系——关键在于学生判断它们的年代，即反映岩层的先后关系。图中②为岩浆岩，其侵入到③层中，使得③岩层破碎，故先有③后有②，排除A；图中分析，由于断层的形成，使岩层④⑤③错位，且分布在两侧，但是断层左侧④平直，右侧④弯曲，判断断层形成后，再发生褶皱，排除B；华北平原在河流的冲积作用下形成，而M地位内力作用和外力作用，排除D；图中现有岩层③，在地质作用下，断层形成，③发生错位，后在岩浆岩②侵入后，岩层③破碎，故选C。
小题2:根据河流的综合开发原则，在河流上游发展水电，在河流中下游发展航运，排除B；根据河流侵蚀作用的分布，上游为下蚀和溯源侵蚀，而下游为侧蚀和堆积作用，排除C；滑坡和泥石流发生的共同地形条件——地形条件复杂，起伏大，排除D；根据地转偏向力判断，北半球向运动方向的右偏，故该河流泥沙在北岸沉积，选C；
小题3:水循环发生在亚欧大陆东部中纬度地区，水循环活跃时间在夏季，排除A；水资源的丰歉依据为地表径流，而不是降水（丙为降水），排除C；人类活动对水循环影响显著，但明显是地表径流，而不是蒸发（丁为蒸发）排除D；黄土高原地表特征的形成是由于流水的侵蚀作用，即地表径流（丙），选B。
考点
据考高分专家说，试题“下图为北半球某区域示意图。读图回答下列问.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
