题文

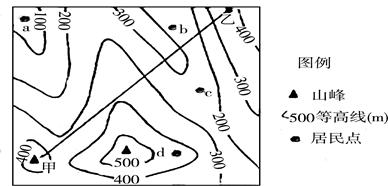

某中学地理小组对如图所示区域进行考察。读图回答下列小题。
小题1:在同学们绘制的地形剖面图中，依据上图甲、乙两处连线绘制的是( )
小题2:为了保护生态环境，当地政府计划将图中a、b、c、d四处居民点集中到一处。地理小组建议居民点集中建在水源最丰富的地方，该地应选在( )A．a处B．b处C．c处D．d处
题型：未知 难度：其他题型
答案
小题1:C
小题2:A
解析
小题1:画等高线剖面图的关键是要注意地形部位中的：山脊、山谷、鞍部、山峰等；该图的甲至乙先是下降，到闭合的300等高线为山丘，地势上升，翻过山脊再降低，到200等高线后又升高，同时要注意几个关键点的海拔高度：甲处海拔高于400，中间翻越的山丘脊线海拔大于300，小于400，终点乙海拔大于300，小于400。C符合。
小题2: 水源最丰富的地方——低处，河谷处，等高线凸向高处为山谷，山谷为集水线，是径流汇聚的地形部位，水源最丰富，a处符合，A正确。b为山坡，c为鞍部，d为山脊，故B、C、D不符。
考点
据考高分专家说，试题“某中学地理小组对如图所示区域进行考察。读.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
