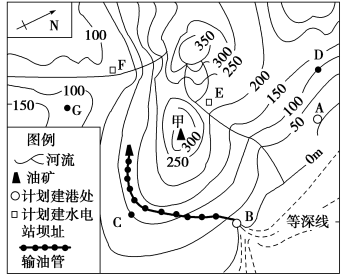

读图，回答下列问题。（11分）
(1)B位于山顶甲的________方向，D、G两地的相对高度是__________________。（1分）
(2)C、D两地高程相等，若分别从C、D两地登上甲山顶，各有什么有利和不利条件？（2分）
(3)要在海边建油港码头，应建在A处还是B处？其理由是什么？（4分）
(4)港口计划在E处或F处利用水力发电，各有什么有利和不利条件？
题型：未知 难度：其他题型
答案
(1)正东 0～50米之间
(2)C处有利条件是直线路程短，不利条件是坡度陡；D处相反。
(3)B处。该处等深线密集，水深，是小港湾，易于避风，离油矿近，运输方便。
(4)E处有利条件：上游有两条支流，水量较大；离油港近，架设线路短。不利条件：E到油港坡度大，架线困难；落差小，水能小。F处有利条件：落差大，水能大；从F到油港坡度平缓，架线容易。不利条件：离油港较远，架线线路长，水量比E处小。
解析
(1)根据图中的指向标可判断B位于山顶甲的正东方向；读图中的等高线，D的海拔是100米，G的海拔位于100米与150米之间，所以D与G两地的相对高度位于0～50米之间。
(2)从距离和坡度去分析有利和不利条件，C处有利条件是直线路程短，不利条件是坡度陡；D处相反。
(3)从水深、避风及距油矿的距离去选择油港码头。对比A处和B处，B处等深线密集，水深，是小港湾，易于避风，离油矿近，运输方便。
(4)从水能蕴藏量和向港口输电的方便程度去分析两地的有利和不利条件。从水能蕴藏量看，E处落差小，水能小，但上游有两条支流，水量较大；F处落差大，水能大；但水量小；从向港口输电看，E处离油港近，架设线路短；但到油港坡度大，架线困难；F处到油港坡度平缓，架线容易；但离油港较远，架线线路长。
考点
据考高分专家说，试题“读图，回答下列问题。（11分）(1)B位.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
