题文
结合材料回答下列问题。（10分）

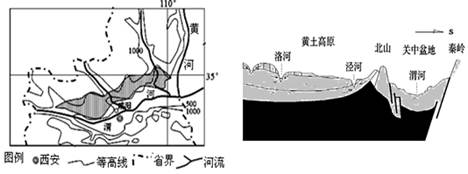

材料1：中国局部区域图 材料2 黄土高原区域水文地质结构剖面图
材料3：在西北黄土高原的部分地区，降雨量只有300—400毫米左右，而蒸发量却高达1500—2000毫米以上，极度缺水。当地广泛应用“水窖”这种存蓄雨水的水利设施。通常在田边路旁水流汇集的地方，挖掘瓶状土窖，内壁及底部均有防渗设施，除供人畜饮用外，还可浇灌农田，也起蓄水保土作用。
（1）据图分析形成渭河平原的地质作用（2分）
（2）“水窖”能够影响水循环的哪些环节（3分）
（3）运用地理环境整体性原理，分析黄土高原水土流失是怎样影响环境统一变化过程的？（5分）
题型：未知 难度：其他题型
答案
（1）地壳断裂下陷，流水沉积作用（2分）
（2）地表径流、蒸发、下渗（3分）
（3）地表崎岖（1分）；土壤肥力降低（1分）；植被覆盖率下降（1分）；气候趋于干旱（1分）；河流含沙量增大，淤积河床，易造成洪涝灾害（1分）
解析
（1）由图示可以看出渭河平原属于断块下陷，在流水作用下形成的平原。因而该平原形成是在内力和外力共同作用下形成的。
（2）水窖能够改变水循环的多个环节，由于阻碍下渗，达到蓄水；由于人为蓄水改变蒸发，同时还影响了地表径流。
（3）地理环境的整体性表明，黄土高原地理环境具有统一的演化过程。地表崎岖；土壤肥力降低；植被覆盖率下降；气候趋于干旱；河流含沙量增大，淤积河床，易造成洪涝灾害。
考点
据考高分专家说，试题“结合材料回答下列问题。（10分）材料1：.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
