题文
烟台市某学校高一（2）班地理学习小组准备搞一次登山活动，活动地点选在本市的朝阳公园内的一座山（如图），据此回答下列问题。

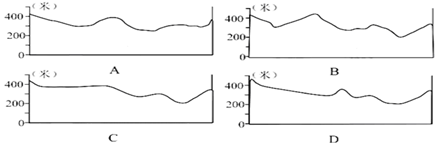

小题1:为了登山方便，需要了解朝阳公园的地形分布和地势起伏状况。下列地图最符合要求的是A．电子地图B．遥感地图C．地形剖面图D．等高线地形图小题2:为了保护生态环境，当地政府计划将图中a，b，c，d四处居民点集中到一处。地理小组建议居民点集中建在水源最丰富的地方，该地应选在A．a处B．b处C．c处D．d处小题3:同学们依据上图甲、乙两处连线绘制的下列地形剖面图正确的是
题型：未知 难度：其他题型
答案
小题1:D
小题2:A
小题3:C
解析
小题1:电子地图不能反映地势的起伏；遥感地图是大范围区域的显示，比例尺较小，对局部小范围地区的起伏不清晰；地形剖面图只是显示某条剖面线的地势起伏，而登山不会沿某条线攀登；而局部的等高线地形图，比例尺较大，能较清楚的反映公园内地形的分布和地势起伏。故选D。
小题2:图中b点在一坡地上，cd两地在山脊上，三点都不能积水，而a点位于山谷处，是集水处，水源最丰富。故选A。
小题3:根据等高线地形图，确定剖面沿线的地势起伏特征，一是甲地的起点在400米以上，终点在300米和400米之间；二是前半段位于400米与300米之间；三是两条300米等高线之间地势低；四是后半段的300米等高线弯曲处，地势应高于300米，低于400米，是一小凸起；五是过300米后，地势变低，但高于200米，是一小洼地；六是后半段地势变高。故应选C。
考点
据考高分专家说，试题“烟台市某学校高一（2）班地理学习小组准备.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
