题文

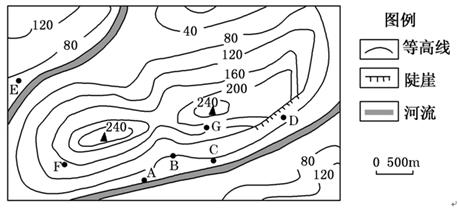

（8分）2013年暑假，重庆某中学组织了地理夏令营活动，来到我国浙江省某山区。读图回答下列问题。
（1）经过一天的考察，按预定计划，需搭帐篷宿营。现有A、B、C、D
四个宿营地点 (见上图)可供选择，依据所学知识，你认为选择
地宿营最合适。（1分）
（2）图中两山顶之间的距离约为 米，B、E两地中降水较多的是 。（2分）
（3）为保护环境，国家实施退耕还林工程，图中F、G两处相比，优先退耕还林的是 处，原因是什么？ （2分）
（4）试画出D、E两点之间的地形剖面图。（3分）
题型：未知 难度：其他题型
答案
（1）C(1分)
（2）1 500；B（2分）
（3）G； 两处相比，G处等高线较密集，坡度较陡，且海拔较高。（2分）
（4）见下图：（3分）
解析
（1）搭帐篷宿营安全第一，A过于靠近水边，B处是山谷，D处在陡崖底部，可能有崩塌，这三处都存在安全隐患，C处地势较平缓，位于缓坡地带，相对较安全。
（2）量出图中两山顶之间的距离，根据比例尺换算，即可得知两山顶之间的实际距离。图示区域为我国浙江省某山区，水汽主要是东南季风输送来的，B、E两地中B地位于山地的东南坡，属迎风坡降水较多。
（3） 从保护环境出发，该地实施退耕还林工程是为了保持水土，涵养水源，从等高线来看，G地等高线更密，坡度更陡，且海拔较高，更容易产生水土流失，所以优先退耕还林的是G 处。
（4）先在上图中连接DE，确定水平比例尺，画好水平坐标并确定长度，根据剖面沿线的起伏确定垂直比例尺，将DE连线与等高线的交点转标在横坐标上，根据等高线标出各点纵坐标值（高度），用圆滑的曲线连接。
考点
据考高分专家说，试题“（8分）2013年暑假，重庆某中学组织了.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
