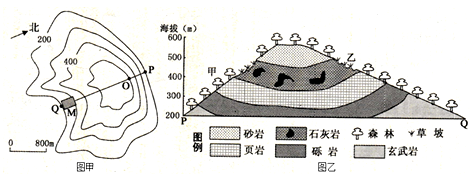

图甲为某农村聚落M所在区域的等高线地形图,OP实际水平距离为425米。图乙为沿 PQ一线所做的地质剖面示意图。M聚落分布于两边山脊对称的宽谷中,当一年中·M聚落房屋的正午日 影最长时,当弛正午太阳高度大致与甲坡坡度相等,且该日M聚落的日照时间从北京时间 8△ 0至 1⒎ 5Q,读图文材料回答下列各题 。(已 知:tan3俨 =0.58 tan35° ="0,7" t al140° =0,84)
小题1:该地的纬度约是A．31° SB．36° sC．31° ND．36° N小题2:下列有关该地区的说法正确的是A．图乙所示地形为背斜山B．乙处草坡因地处背风坡 ,降水少C．图乙森林为常绿阔叶林D．M聚落居民发现 ,该日昼长夜短
题型：未知 难度：其他题型
答案
小题1:C
小题2:C
解析
小题1:读材料，结合图分析，OP水平距离425米，根据等高线数值判断，P与小山顶O的相对高度约300米。根据材料中的tan35° =0.7判断，甲坡坡度约为35°。M聚落房屋的正午日影最长时，即二至日，太阳直射回归线时，该地与太阳直射点的纬度差最大，此时M地正午太阳高度与甲坡坡度相同。所以纬度差为55°，M地纬度是31.5°，根据图甲中聚落分布位置，聚落一般分布在阳坡，图中M位于南坡，所以可能是31° N，C对。A、B、D错。
小题2:读图乙，根据岩层弯曲形状，地形为向斜山，A错。根据图甲中的指向标，乙处山坡为南坡，是迎风坡，降水多，B错。读图乙分析，该地位于亚热带，森林植被主要是常绿阔叶林，C对。根据该日的日照时间判断，该地昼长小于12小时 ，所以该日昼短夜长，D错。
考点
据考高分专家说，试题“图甲为某农村聚落M所在区域的等高线地形图.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
