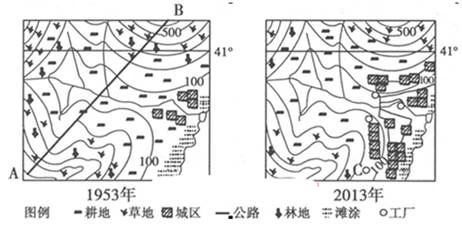

(24分)读“我国东部某地1953年和2013年土地利用变化示意图”，回答下列问题。
(1)绘制图中沿AB线的地形剖面图。(4分)
(2)简述图示区域的自然地理环境特征。(8分)
(3)据图说明该地土地利用类型的变化特点及可能产生的问题。(8分)
(4)某投资商欲在图中C处建以当地农林资源为原料的加工厂，试分析其作用。(4分)
题型：未知 难度：其他题型
答案
(1)
(2)以平原、丘陵为主的地形；(2分)温带季风气候，夏季高温多雨，冬季寒冷干燥；(2分)以温带落叶阔叶林为主的植被；(2分)河流径流季节、年际变化大，有结冰期，含沙量大(2分)
(3)林地、草地、滩涂减少；耕地、建设用地、交通用地增加。(2分)水土流失加剧，(2分)径流季节变化增大，旱涝灾害增加(2分)河流含沙量增加，(2分)植被减少(2分)(其中水土流失、旱涝灾害必答，其他选答一点即可)
(4)2n大了农产品加工力度，延长了产业链，提高了农产品的附加值，提高经济效益(2分)增加居民收入，增加就业机会，(2分)有利于当地工业化、城市化的发展(2分)(两点即可)
解析
(1)画出坐标轴，纵轴每格高差为100米。横轴与剖面线AB平行。从剖面线AB与等高线的各交点向横轴引垂线，与纵轴对应的海拔高度找交点，连接各点即可做出剖面线图，边线用较平滑曲线表示。
(2)自然地理环境主要是地形、气候、植被、河流等方面的特征。根据图中等高线数值分析，图示区地形以平原、丘陵为主，属于温带季风气候，夏季高温多雨，冬季寒冷干燥。植被以温带落叶阔叶林为主，河流径流季节、年际变化大，有结冰期，含沙量大。
(3)根据图例分析，该地土地利用类型特点的变化是林地、草地、滩涂减少，耕地、建设用地、交通用地增加。植被破坏，植被减少，导致水土流失加剧，河流含沙量增加。土壤植被涵养水源的能力下降，径流季节变化增大，旱涝灾害增加。
(4)建加工厂，加大了农产品加工力度，延长了产业链，提高了农产品的附加值，提高经济效益。增加居民收入，增加就业机会。有利于当地工业化、城市化的发展。
考点
据考高分专家说，试题“(24分)读“我国东部某地1953年和2.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
